Dao phay cơ khí là gì? Tổng quan về các loại dao phay và ứng dụng
Trong ngành cơ khí chế tạo, dao phay cơ khí đóng vai trò vô cùng quan trọng. Đây là một trong những công cụ cắt gọt chính, giúp tạo hình các chi tiết máy với độ chính xác cao và bề mặt hoàn thiện tốt. Bài viết này, Cosmovina sẽ cung cấp cái nhìn tổng quan về dao phay, các loại dao phay phổ biến và ứng dụng của chúng trong sản xuất cơ khí hiện đại.
1. Dao phay cơ khí là gì?
Dao phay cơ khí là một loại dụng cụ cắt được sử dụng trong các máy phay để loại bỏ vật liệu thừa từ chi tiết, tạo hình bề mặt hoặc rãnh, răng cưa, rãnh then, rãnh trượt, và nhiều dạng hình học khác. Dao phay hoạt động theo cơ chế xoay tròn và di chuyển trên chi tiết, cắt đi các lớp vật liệu nhỏ theo từng lần chạy dao.
Điểm đặc biệt của dao phay là khả năng thực hiện cắt chính xác, linh hoạt với nhiều hình dạng khác nhau. Tùy thuộc vào yêu cầu thiết kế và vật liệu gia công, dao phay có thể được chế tạo từ thép gió, hợp kim cứng, hoặc gốm công nghiệp.
2. Cấu tạo cơ bản của dao phay
Một dao phay cơ khí tiêu chuẩn thường gồm các bộ phận sau:
- Thân dao: Bộ phận chính, giữ lưỡi cắt và gắn vào máy phay. Thân dao có thể là tròn, vuông, hoặc dạng lục giác tùy loại.
- Lưỡi cắt: Là phần tiếp xúc trực tiếp với chi tiết để cắt vật liệu. Lưỡi cắt được mài sắc, có thể có nhiều răng cắt.
- Răng dao: Nhiều dao phay có nhiều răng cắt, giúp cắt liên tục, tăng tốc độ cắt và cải thiện độ bền của dao.
- Phần gá dao: Gắn dao vào trục chính của máy phay, đảm bảo độ cố định và truyền lực chính xác.
Hiểu rõ cấu tạo sẽ giúp người sử dụng chọn lựa loại dao phù hợp với từng ứng dụng và vật liệu gia công.

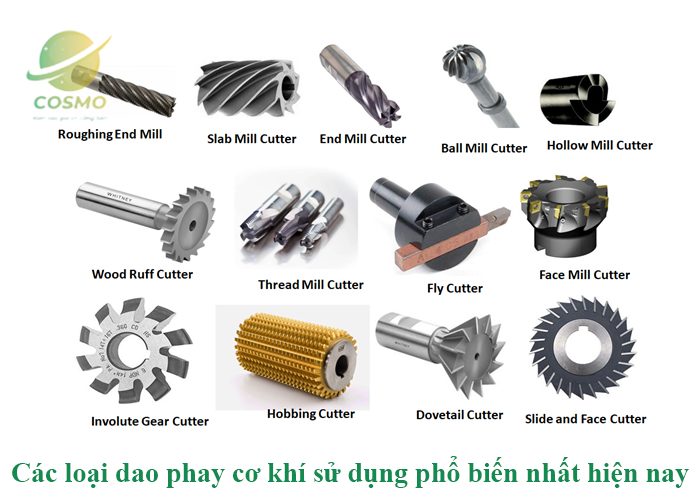

3. Phân loại dao phay cơ khí
Dao phay cơ khí rất đa dạng, được phân loại theo nhiều tiêu chí khác nhau như hình dạng, hướng cắt, vật liệu, hoặc mục đích sử dụng. Dưới đây là những loại dao phay phổ biến:
3.1. Phân loại theo hình dạng
Dao phay ngón (End Mill):
– Hình trụ, có lưỡi cắt ở đầu và xung quanh thân.
– Dùng để phay rãnh, tạo lỗ, cắt các chi tiết phức tạp.
– Phù hợp cho gia công các chi tiết có bề mặt phẳng hoặc các đường cong.
Dao phay mặt (Face Mill):
– Lưỡi cắt nằm chủ yếu ở mặt dưới, thân dao lớn hơn dao ngón.
– Thường dùng để phay mặt phẳng lớn, tạo bề mặt nhẵn, nhanh chóng.
Dao phay đĩa (Slitting Saw):
– Dạng đĩa mỏng, dùng để cắt các rãnh hoặc chia tách vật liệu.
– Thường được sử dụng để cắt tấm kim loại hoặc rạch sâu các chi tiết hẹp.
Dao phay góc (Corner Cutter):
– Có lưỡi cắt ở các góc để phay các rãnh, chi tiết góc cạnh.
– Phù hợp với các chi tiết cơ khí yêu cầu gia công góc chính xác.
3.2. Phân loại theo hướng cắt
– Dao phay xuôi (Conventional Milling): Chiều quay của dao cùng hướng với chiều di chuyển của chi tiết. Tốc độ cắt vừa phải, thường dùng cho vật liệu mềm.
– Dao phay ngược (Climb Milling): Chiều quay dao ngược với chiều di chuyển của chi tiết, giúp bề mặt gia công mịn hơn và giảm lực cắt.
3.3. Phân loại theo vật liệu chế tạo
Dao phay thép gió (High-Speed Steel – HSS):
– Ưu điểm: Dẻo dai, chịu nhiệt tốt, giá thành hợp lý.
– Nhược điểm: Chỉ phù hợp gia công vật liệu mềm hoặc vừa, tốc độ cắt hạn chế.
Dao phay hợp kim cứng (Carbide):
– Ưu điểm: Cứng, chịu mài mòn cao, tốc độ cắt nhanh.
– Nhược điểm: Dễ vỡ nếu va đập mạnh, giá cao hơn HSS.
Dao phay gốm hoặc siêu cứng (Ceramic / CBN / PCD):
– Dùng cho vật liệu siêu cứng như thép cứng, hợp kim titan, nhôm cứng.
– Chịu nhiệt tốt, độ bền cao nhưng giá thành rất cao.
4. Ứng dụng của dao phay cơ khí
Dao phay được ứng dụng rộng rãi trong sản xuất cơ khí, từ chi tiết máy đơn giản đến các bộ phận phức tạp của ô tô, máy bay, máy móc công nghiệp. Một số ứng dụng điển hình bao gồm:
- Gia công bề mặt phẳng và cong: Dao phay mặt dùng để làm phẳng bề mặt chi tiết, dao phay ngón dùng để tạo các đường cong, rãnh sâu.
- Gia công rãnh, răng cưa, then: Dao phay đĩa hoặc dao phay góc dùng để cắt rãnh tròn, rãnh then hoặc răng cưa chính xác.
- Khoan và mở lỗ: Một số loại dao phay ngón có thể dùng để khoan, mở lỗ, tạo các lỗ ren nhỏ.
- Gia công vật liệu đặc biệt: Hợp kim nhôm, thép cứng, đồng, titan, hoặc vật liệu composite đều có thể được gia công nhờ dao phay hợp kim cứng hoặc gốm.
Ngoài ra, dao phay còn được sử dụng trong các ngành như: chế tạo khuôn mẫu, sản xuất thiết bị điện tử, chế tạo linh kiện ô tô, máy bay, tàu thủy và các chi tiết máy chính xác khác.
5. Tiêu chí lựa chọn dao phay cơ khí
Để đạt hiệu quả tối ưu, việc lựa chọn dao phay cần dựa trên các yếu tố sau:
- Vật liệu chi tiết gia công: Kim loại mềm, thép cứng hay hợp kim đặc biệt sẽ quyết định loại dao phù hợp.
- Hình dạng và kích thước chi tiết: Chi tiết phẳng, rãnh sâu, góc cạnh đều yêu cầu loại dao khác nhau.
- Máy phay sử dụng: Đường kính trục chính, tốc độ quay, loại máy (CNC hay cơ bản) sẽ ảnh hưởng đến khả năng lắp và hiệu suất cắt.
- Tốc độ cắt và tuổi thọ dao: Chọn loại vật liệu dao phù hợp để đảm bảo độ bền, giảm mài mòn và tối ưu năng suất.
- Chi phí đầu tư: Dao hợp kim cứng hoặc siêu cứng có giá cao nhưng hiệu quả lâu dài, trong khi dao thép gió rẻ hơn nhưng cần thay thường xuyên.
Dao phay cơ khí là công cụ không thể thiếu trong ngành cơ khí chế tạo hiện đại. Với đa dạng loại dao, từ dao ngón, dao mặt, dao góc đến dao đĩa, và vật liệu chế tạo từ thép gió, hợp kim cứng đến gốm siêu cứng, dao phay đáp ứng mọi yêu cầu gia công từ chi tiết đơn giản đến phức tạp. Việc hiểu rõ cấu tạo, phân loại, ứng dụng và tiêu chí lựa chọn dao phay sẽ giúp người thợ cơ khí hoặc kỹ sư thiết kế tối ưu hóa quá trình sản xuất, tăng hiệu suất và chất lượng chi tiết gia công.
