Gia Công Phay CNC Chi Tiết Máy Theo Bản Vẽ Kỹ Thuật

Gia công phay CNC chi tiết máy theo bản vẽ giúp tạo sản phẩm đúng yêu cầu kỹ thuật. Phương pháp này phù hợp với nhiều loại chi tiết cơ khí khác nhau. Máy CNC có thể xử lý mặt phẳng, rãnh, lỗ và biên dạng phức tạp. Bản vẽ kỹ thuật là cơ sở để xác định kích thước và dung sai. Vật liệu, độ nhám và yêu cầu lắp ráp cũng cần được kiểm tra. Quy trình gia công phải được xây dựng dựa trên từng chi tiết cụ thể. Bài viết dưới đây phân tích các bước và yếu tố quan trọng cần biết.

1. Gia công phay CNC chi tiết máy là gì?

Gia công phay CNC chi tiết máy là phương pháp cắt gọt bằng máy CNC. Dao phay quay và loại bỏ vật liệu khỏi phôi theo chương trình lập trình. Chi tiết được gia công dựa trên bản vẽ kỹ thuật được cung cấp. Người vận hành sẽ xác định các kích thước và yêu cầu quan trọng.

Máy CNC có thể thực hiện nhiều nguyên công trên cùng một phôi. Điều này giúp giảm số lần tháo lắp trong quá trình sản xuất. Phương pháp này phù hợp với nhiều dạng chi tiết máy. Ví dụ gồm thân máy, đế gá, mặt bích và các chi tiết liên kết.

2. Bản vẽ kỹ thuật quan trọng như thế nào?

Bản vẽ kỹ thuật là cơ sở để triển khai quá trình gia công. Mọi kích thước quan trọng cần được đọc và phân tích trước. Kỹ thuật viên thường kiểm tra các nội dung sau:

• Kích thước tổng thể của chi tiết.
• Dung sai kích thước và dung sai hình học.
• Vật liệu chế tạo chi tiết.
• Yêu cầu về độ nhám bề mặt.
• Vị trí và kích thước các lỗ.
• Yêu cầu xử lý sau gia công.

Nếu bản vẽ thiếu thông tin, cần trao đổi trước khi sản xuất. Việc tự suy đoán có thể dẫn đến sai lệch sản phẩm.

3. Các dạng chi tiết máy có thể phay CNC

Phay CNC có thể xử lý nhiều hình dạng chi tiết khác nhau. Khả năng gia công phụ thuộc vào máy, dao và phương pháp gá.

Chi tiết dạng khối: Các chi tiết dạng khối thường có nhiều mặt phẳng. Một số sản phẩm còn có lỗ, rãnh và bậc. Máy CNC có thể gia công từng bề mặt theo thứ tự phù hợp. Cách này giúp kiểm soát tốt vị trí giữa các mặt.

Chi tiết có nhiều lỗ: Các chi tiết có nhiều lỗ yêu cầu kiểm soát vị trí chính xác. Khoảng cách giữa các lỗ cũng cần được đối chiếu với bản vẽ. CNC có lợi thế khi thực hiện các vị trí lỗ lặp lại. Chương trình giúp duy trì tọa độ ổn định giữa các sản phẩm.

Chi tiết có rãnh: Rãnh có thể được tạo bằng nhiều loại dao khác nhau. Chiều rộng và chiều sâu cần phù hợp với yêu cầu bản vẽ. Dao quá lớn có thể không phù hợp với rãnh hẹp. Vì vậy, lựa chọn dụng cụ cắt cần được tính toán trước.

Chi tiết có biên dạng phức tạp: Một số chi tiết có đường cong và bề mặt phức tạp. Các sản phẩm này thường cần phần mềm CAM hỗ trợ lập trình. Máy nhiều trục có thể mở rộng khả năng tiếp cận bề mặt. Phương án cụ thể phụ thuộc vào hình dạng sản phẩm.

4. Quy trình gia công phay CNC chi tiết máy

Quy trình cần dựa trên bản vẽ và yêu cầu sản phẩm. Các bước thường được thực hiện như sau:

Bước 1: Phân tích bản vẽ
Kỹ thuật viên kiểm tra kích thước, dung sai, độ nhám và vật liệu. Các bề mặt quan trọng cũng cần được xác định.

Bước 2: Chuẩn bị phôi
Phôi phải đúng vật liệu và kích thước yêu cầu. Lượng dư cần phù hợp với quá trình gia công. Bề mặt phôi cũng cần được kiểm tra.

Bước 3: Xây dựng phương án gia công
Kỹ thuật viên xác định thứ tự các nguyên công. Phương án cần giảm số lần gá và hạn chế sai số.

Bước 4: Chọn máy và dao
Máy phải phù hợp với kích thước chi tiết. Dao được chọn theo vật liệu và từng nguyên công.

Bước 5: Lập trình CNC
Chương trình xác định tọa độ và đường chạy dao. Với chi tiết phức tạp, chương trình nên được mô phỏng trước.

Bước 6: Gá đặt và lấy gốc
Phôi được cố định bằng đồ gá phù hợp. Sau đó, kỹ thuật viên thiết lập gốc tọa độ theo chương trình.

Bước 7: Gia công và kiểm tra
Máy thực hiện chương trình theo thông số đã thiết lập. Người vận hành theo dõi tình trạng dao trong quá trình chạy. Sau gia công, chi tiết được đo và đối chiếu với bản vẽ.

5. Các yếu tố ảnh hưởng đến độ chính xác

Độ chính xác của chi tiết phụ thuộc vào nhiều yếu tố. Không nên chỉ đánh giá dựa trên độ chính xác của máy.

Máy CNC: Máy cần có độ cứng vững phù hợp với nguyên công. Tình trạng máy cũng ảnh hưởng đến độ ổn định khi gia công. Máy được bảo trì tốt thường giúp hạn chế sai số phát sinh. Việc kiểm tra định kỳ cũng rất quan trọng.

Dụng cụ cắt: Dao bị mòn có thể ảnh hưởng đến kích thước sản phẩm. Tình trạng dao cần được theo dõi trong quá trình sản xuất. Dao phải phù hợp với vật liệu và yêu cầu gia công. Việc chọn dao đúng giúp cải thiện chất lượng bề mặt.

Đồ gá: Đồ gá phải giữ phôi chắc chắn trong quá trình cắt. Phôi bị dịch chuyển có thể làm sai lệch kích thước. Thiết kế đồ gá cũng cần phù hợp với hình dạng chi tiết. Gá đúng giúp giảm số lần tháo lắp.

Thông số cắt: Tốc độ cắt và lượng chạy dao ảnh hưởng đến kết quả. Chiều sâu cắt cũng cần được lựa chọn phù hợp. Không nên áp dụng một bộ thông số cho mọi vật liệu. Mỗi loại phôi cần được đánh giá dựa trên đặc tính thực tế.

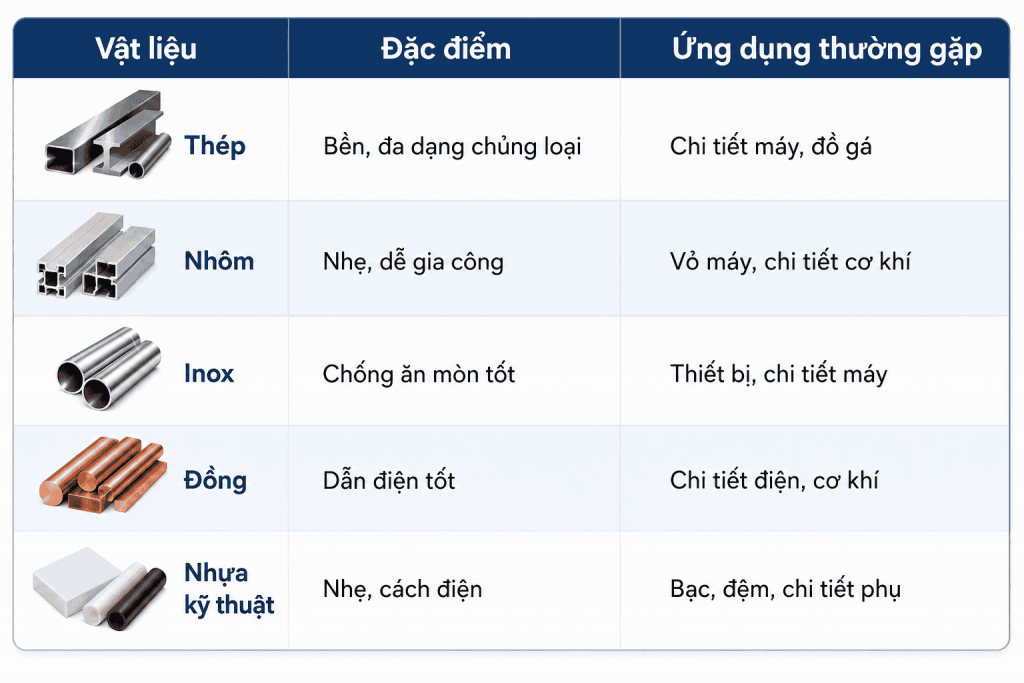

6. Vật liệu thường dùng để gia công chi tiết máy

Gia công phay CNC có thể thực hiện trên nhiều loại vật liệu. Việc lựa chọn phụ thuộc vào chức năng và môi trường làm việc.

Lỗi vật liệu yêu cầu dụng cụ và thông số gia công khác nhau. Không nên sử dụng cùng một phương án cho mọi loại phôi.

7. Ưu điểm khi gia công theo bản vẽ

Gia công CNC theo bản vẽ giúp quá trình sản xuất có cơ sở rõ ràng. Các yêu cầu kỹ thuật được xác định ngay từ đầu. Một số lợi ích nổi bật gồm:

• Kiểm soát kích thước theo yêu cầu.
• Tạo được nhiều hình dạng phức tạp.
• Khả năng lặp lại tốt giữa các sản phẩm.
• Dễ kiểm tra và đối chiếu sau gia công.
• Phù hợp sản xuất đơn chiếc và hàng loạt.
• Có thể lưu chương trình cho đơn hàng lặp lại.

Đặc biệt, bản vẽ giúp hạn chế cách hiểu khác nhau giữa các bên. Điều này rất quan trọng khi đặt gia công bên ngoài.

8. Những lỗi thường gặp khi gia công chi tiết máy

Một số lỗi có thể xuất hiện nếu quá trình chuẩn bị chưa tốt.

Sai kích thước: Sai kích thước có thể xuất phát từ nhiều nguyên nhân. Dao mòn, gá lệch hoặc chương trình sai đều có thể gây lỗi.

Sai vị trí lỗ: Lỗi này thường liên quan đến gốc tọa độ hoặc cách gá phôi. Cần kiểm tra lại chuẩn trước khi tiếp tục gia công.

Bề mặt có vết dao: Vết dao có thể xuất hiện do rung hoặc thông số cắt chưa phù hợp. Tình trạng dao cũng cần được kiểm tra.

Biến dạng chi tiết: Một số chi tiết mỏng dễ bị biến dạng khi gá hoặc cắt. Lực kẹp cần được kiểm soát phù hợp.

9. Kinh nghiệm đặt gia công chi tiết máy theo bản vẽ

Khi gửi bản vẽ cho đơn vị gia công, cần cung cấp thông tin đầy đủ. Bản vẽ càng rõ thì quá trình trao đổi càng thuận lợi. Bạn nên chuẩn bị:

• Bản vẽ 2D thể hiện kích thước chi tiết.
• Mô hình 3D nếu sản phẩm có hình dạng phức tạp.
• Thông tin chính xác về vật liệu.
• Yêu cầu dung sai và độ nhám.
• Số lượng cần sản xuất.
• Yêu cầu xử lý sau gia công nếu có.

Nếu chi tiết có vị trí đặc biệt quan trọng, cần đánh dấu rõ. Điều này giúp đơn vị gia công tập trung kiểm soát.

Câu Hỏi Thường Gặp

1. Gia công phay CNC chi tiết máy cần bản vẽ gì?

Thông thường cần bản vẽ kỹ thuật thể hiện đầy đủ kích thước. Với chi tiết phức tạp, mô hình 3D có thể hỗ trợ thêm.

2. Có thể gia công chi tiết máy theo bản vẽ 2D không?

Có. Bản vẽ 2D có thể cung cấp đầy đủ thông tin cần thiết. Điều kiện là bản vẽ phải rõ kích thước và yêu cầu kỹ thuật.

3. Gia công CNC có phù hợp chi tiết số lượng ít không?

Có. CNC vẫn phù hợp với sản xuất đơn chiếc hoặc số lượng nhỏ. Phương án gá và lập trình cần được tối ưu chi phí.

4. Có thể gia công nhiều loại vật liệu không?

Có. Máy CNC có thể gia công nhiều vật liệu khác nhau. Tuy nhiên, dao và thông số cắt cần thay đổi theo từng vật liệu.

Xem thêm

Gia Công Phay CNC Thép: Giải Pháp Gia Công Chính Xác Cho Chi Tiết Cơ Khí

Gia Công Phay CNC Nhôm: Đặc Điểm, Quy Trình Và Ứng Dụng

Gia công phay CNC chi tiết máy theo bản vẽ giúp kiểm soát tốt kích thước và yêu cầu kỹ thuật. Phương pháp này phù hợp với nhiều dạng chi tiết và vật liệu. Để đạt kết quả ổn định, cần kiểm soát toàn bộ quy trình. Bản vẽ, phôi, máy, dao và đồ gá đều cần được lựa chọn phù hợp.

Khi đặt gia công, nên cung cấp bản vẽ và yêu cầu kỹ thuật đầy đủ. Điều này giúp đơn vị gia công xây dựng phương án chính xác hơn.
