Quy Trình Gia Công Phay CNC Từ Thiết Kế Đến Thành Phẩm

Quy trình gia công phay CNC bắt đầu từ bản vẽ kỹ thuật và kết thúc bằng thành phẩm. Mỗi công đoạn đều ảnh hưởng đến độ chính xác của chi tiết. Kỹ thuật viên cần kiểm tra bản vẽ trước khi chọn phôi và dụng cụ cắt. Sau đó, chương trình CNC được lập và mô phỏng trước khi chạy máy. Phôi cũng phải được gá chắc chắn và xác định đúng gốc tọa độ. Trong quá trình cắt, các thông số cần được theo dõi thường xuyên. Cuối cùng, sản phẩm được đo kiểm theo yêu cầu kỹ thuật. Một quy trình được chuẩn hóa giúp giảm lỗi và tiết kiệm thời gian. Đồng thời, doanh nghiệp có thể duy trì chất lượng ổn định khi sản xuất hàng loạt.

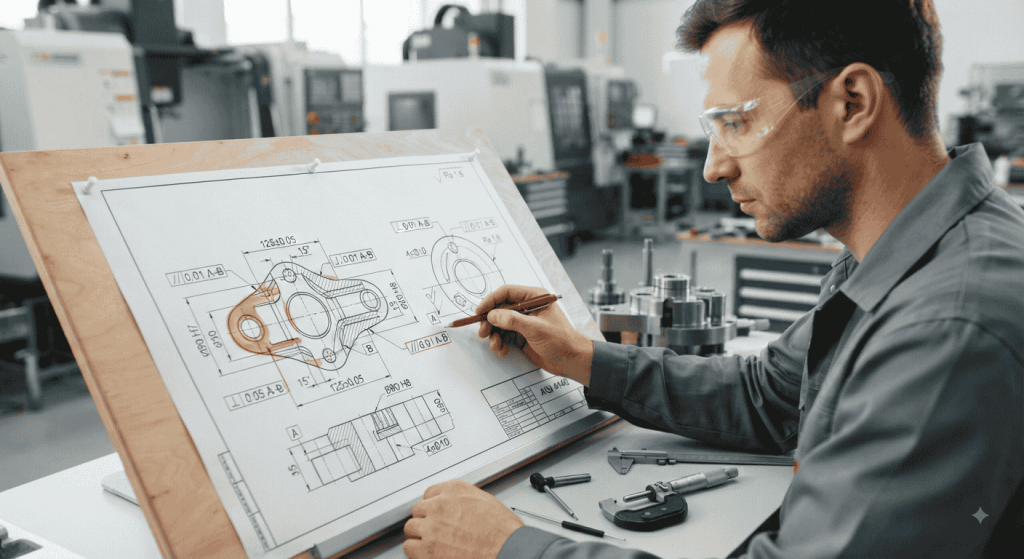

Bước 1: Phân tích bản vẽ kỹ thuật

Bản vẽ là cơ sở để xây dựng phương án gia công. Kỹ thuật viên cần kiểm tra toàn bộ yêu cầu trước khi lập trình. Các thông tin cần xác định gồm:

• Kích thước và hình dạng chi tiết.
• Dung sai kích thước và dung sai hình học.
• Vật liệu chế tạo.
• Độ nhám bề mặt.
• Vị trí lỗ, rãnh và bề mặt đặc biệt.
• Yêu cầu xử lý sau gia công.

Những kích thước quan trọng cần được đánh dấu rõ ràng. Đây là cơ sở để xác định thứ tự nguyên công. Bản vẽ cũng giúp xác định chuẩn gia công. Chuẩn phù hợp sẽ hỗ trợ quá trình gá đặt chính xác hơn.

Bước 2: Chọn vật liệu và chuẩn bị phôi

Sau khi đọc bản vẽ, kỹ thuật viên xác định loại vật liệu cần sử dụng. Các vật liệu phổ biến gồm thép, inox, nhôm và đồng. Phôi cần có kích thước phù hợp với chi tiết. Kích thước phôi thường lớn hơn kích thước thành phẩm.

Phần dư giúp thực hiện các bước phay thô và phay tinh. Tuy nhiên, lượng dư quá lớn sẽ làm tăng thời gian cắt. Bề mặt phôi cũng cần được kiểm tra trước khi gá. Phôi cong hoặc biến dạng có thể ảnh hưởng đến độ chính xác.

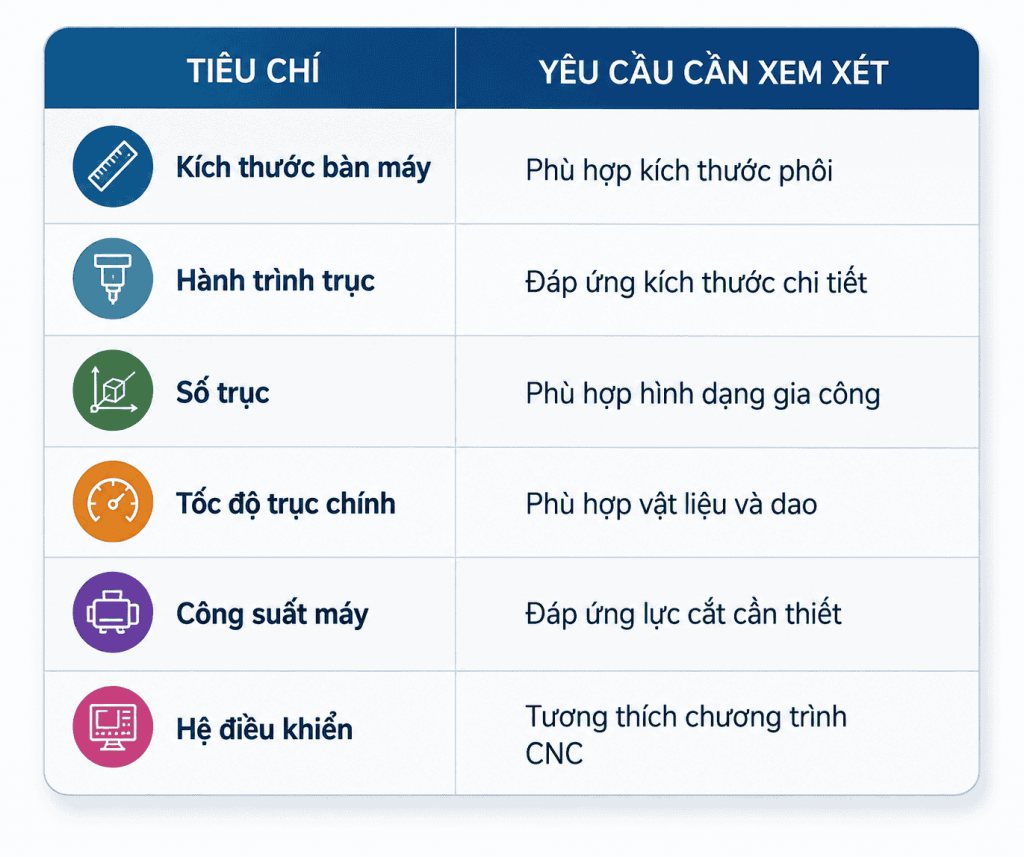

Bước 3: Lựa chọn máy phay CNC

Máy phay cần được lựa chọn dựa trên đặc điểm chi tiết. Kích thước, vật liệu và độ phức tạp đều cần được xem xét.

Chi tiết đơn giản thường có thể gia công bằng máy 3 trục. Hình dạng phức tạp có thể cần máy nhiều trục. Việc chọn đúng máy giúp giảm số lần gá đặt. Điều này cũng hỗ trợ kiểm soát độ chính xác giữa các bề mặt.

Bước 4: Chọn dao và dụng cụ cắt

Dao cắt cần phù hợp với vật liệu và từng nguyên công. Không nên sử dụng một loại dao cho mọi công đoạn. Phay thô ưu tiên khả năng loại bỏ vật liệu nhanh. Phay tinh chú trọng độ chính xác và chất lượng bề mặt. Một số loại dao thường được sử dụng gồm:

• Dao phay ngón.
• Dao phay mặt đầu.
• Dao phay cầu.
• Dao phay rãnh.
• Dao phay góc.

Đường kính dao ảnh hưởng đến khả năng tiếp cận vị trí gia công. Dao lớn phù hợp bề mặt rộng nhưng khó xử lý góc nhỏ.

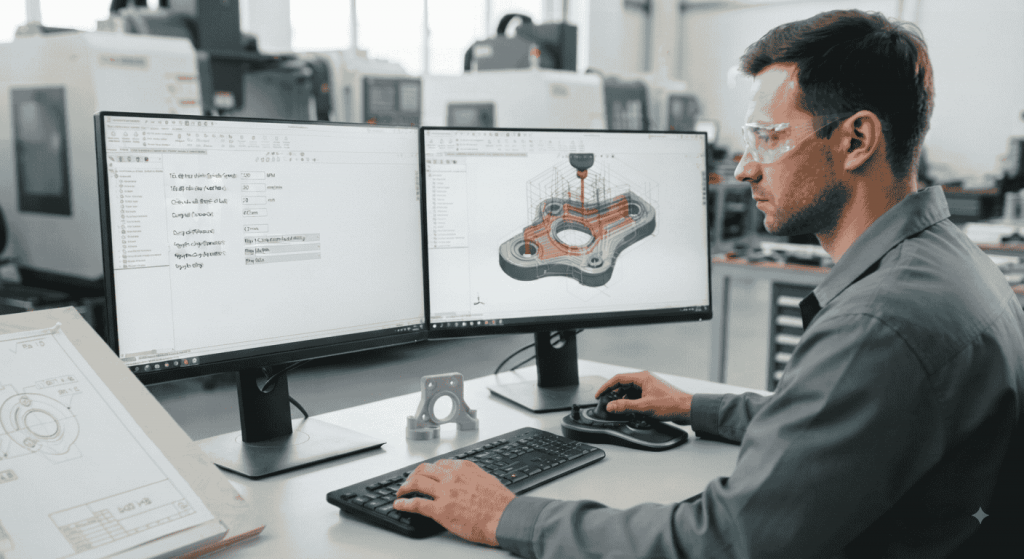

Bước 5: Lập trình CNC

Lập trình CNC chuyển yêu cầu thiết kế thành dữ liệu điều khiển máy. Chương trình xác định đường chạy dao và thông số cắt. Kỹ thuật viên có thể lập trình trực tiếp trên hệ điều khiển. Với chi tiết phức tạp, phần mềm CAM thường được sử dụng. Các thông số cần xác định gồm:

• Tốc độ trục chính.
• Tốc độ tiến dao.
• Chiều sâu cắt.
• Lượng ăn dao.
• Đường chạy dao.
• Thứ tự nguyên công.

Mô hình 3D giúp xây dựng đường chạy dao thuận lợi hơn. Chương trình cần được kiểm tra trước khi đưa vào máy.

Bước 6: Mô phỏng và kiểm tra chương trình

Mô phỏng giúp kiểm tra chương trình trước khi gia công thực tế. Đây là bước quan trọng với các chi tiết phức tạp. Kỹ thuật viên cần kiểm tra:

• Đường chạy dao.
• Vị trí bắt đầu và kết thúc.
• Chiều sâu cắt.
• Khả năng va chạm.
• Hành trình của các trục.
• Thứ tự nguyên công.

Nếu phát hiện lỗi, chương trình cần được chỉnh sửa trước khi chạy máy. Việc này giúp hạn chế hỏng dao và phôi. Mô phỏng cũng hỗ trợ đánh giá thời gian gia công. Qua đó, kỹ thuật viên có thể tối ưu đường chạy dao phù hợp.

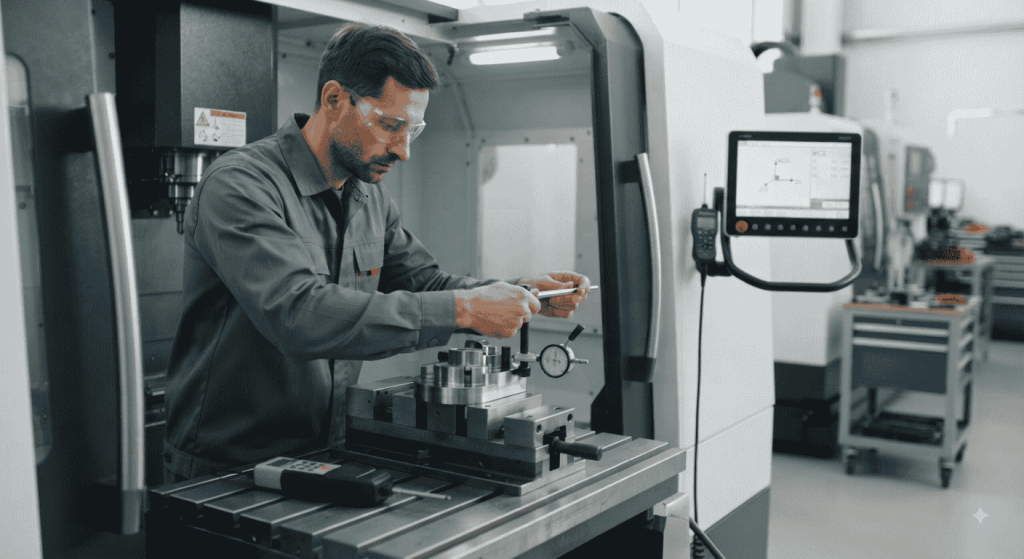

Bước 7: Gá đặt phôi và lấy gốc tọa độ

Phôi phải được cố định chắc chắn trong suốt quá trình cắt. Đồ gá cần phù hợp với hình dạng và kích thước phôi.Vị trí gá phải đảm bảo dao tiếp cận được các khu vực cần gia công. Đồng thời, phôi không được dịch chuyển khi máy hoạt động.

Sau khi gá, kỹ thuật viên thiết lập gốc tọa độ. Gốc tọa độ phải thống nhất với chương trình CNC. Sai lệch tại bước này có thể khiến nhiều kích thước bị sai. Vì vậy, cần kiểm tra lại trước khi bắt đầu cắt.

Bước 8: Tiến hành gia công phay CNC

Sau khi hoàn tất chuẩn bị, máy bắt đầu chạy chương trình. Quá trình thường được chia thành nhiều công đoạn.

Phay thô: Phay thô tập trung vào việc loại bỏ phần vật liệu dư. Lượng cắt thường lớn hơn so với công đoạn tinh. Mục tiêu là tạo hình dạng gần với kích thước cuối. Không nên yêu cầu bề mặt đạt hoàn thiện ngay ở bước này.

Phay bán tinh: Phay bán tinh đưa chi tiết về gần kích thước yêu cầu. Một lượng dư phù hợp được giữ lại cho bước phay tinh. Công đoạn này giúp giảm tải cho dao tinh. Đồng thời, nó hỗ trợ kiểm soát kích thước tốt hơn.

Phay tinh: Phay tinh tập trung vào kích thước cuối và chất lượng bề mặt. Thông số cắt cần được lựa chọn phù hợp. Các bề mặt quan trọng cần được gia công cẩn thận. Sau đó, chi tiết được chuyển sang công đoạn kiểm tra.

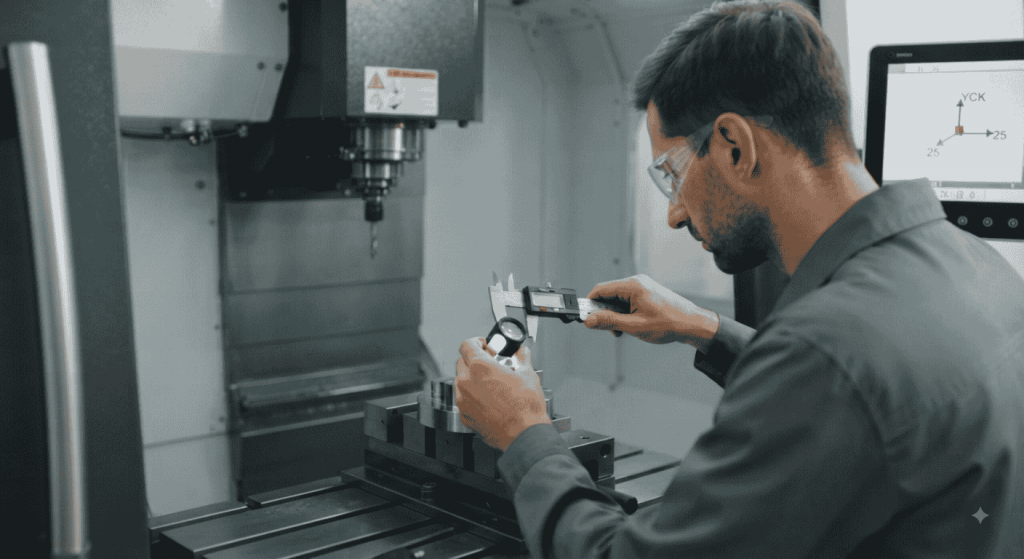

Bước 9: Kiểm tra trong quá trình gia công

Không nên chờ đến cuối mới kiểm tra toàn bộ sản phẩm. Các kích thước quan trọng nên được theo dõi trong quá trình gia công. Kỹ thuật viên cần quan sát tình trạng dao và máy. Tiếng cắt bất thường có thể là dấu hiệu cần kiểm tra. Một số vấn đề thường cần chú ý gồm:

• Dao xuất hiện dấu hiệu mòn.
• Máy phát sinh rung động mạnh.
• Bề mặt xuất hiện vết rung.
• Kích thước có dấu hiệu sai lệch.
• Phôi bị dịch chuyển.

Phát hiện sớm giúp hạn chế số lượng sản phẩm lỗi. Đồng thời, nguyên nhân cũng dễ được xác định hơn.

Bước 10: Kiểm tra và nghiệm thu thành phẩm

Sau khi gia công, chi tiết được đo theo bản vẽ kỹ thuật. Dụng cụ đo phải phù hợp với kích thước cần kiểm tra. Các kích thước quan trọng cần được đối chiếu với dung sai. Độ nhám cũng cần được kiểm tra nếu bản vẽ có yêu cầu. Một số dụng cụ thường được sử dụng gồm:

• Thước cặp.
• Panme.
• Đồng hồ so.
• Dưỡng kiểm.
• Máy đo chuyên dụng.

Với sản xuất hàng loạt, kết quả đo nên được ghi nhận. Dữ liệu này giúp theo dõi tính ổn định của quá trình. Chi tiết chỉ được nghiệm thu khi đáp ứng đầy đủ yêu cầu. Nếu phát hiện sai lệch, cần xác định nguyên nhân trước khi xử lý.

Những yếu tố ảnh hưởng đến quy trình gia công phay CNC

Mỗi chi tiết có thể cần một phương án gia công khác nhau. Quy trình phụ thuộc vào nhiều yếu tố kỹ thuật.

Vật liệu gia công: Mỗi vật liệu có đặc tính cắt khác nhau. Độ cứng và khả năng tản nhiệt ảnh hưởng đến lựa chọn dao. Thông số cắt cũng cần được điều chỉnh theo vật liệu. Sử dụng thông số không phù hợp có thể làm dao nhanh mòn.

Hình dạng chi tiết: Chi tiết càng phức tạp càng cần nhiều nguyên công. Một số hình dạng có thể cần máy nhiều trục. Các hốc sâu và góc nhỏ cũng ảnh hưởng đến lựa chọn dao. Đường kính dao phải phù hợp với vị trí cần gia công.

Dung sai yêu cầu:Dung sai càng nhỏ thì yêu cầu kiểm soát càng cao. Quy trình cần hạn chế sai lệch giữa các nguyên công. Gá đặt, dao cắt và đo kiểm đều cần được kiểm soát. Máy cũng phải đáp ứng độ chính xác phù hợp.

Sản lượng sản xuất: Sản xuất đơn chiếc thường ưu tiên tính linh hoạt. Sản xuất hàng loạt cần chú trọng tính ổn định. Với sản lượng lớn, chương trình nên được tối ưu. Thời gian chu kỳ cũng cần được kiểm soát chặt chẽ.

Cách tối ưu quy trình gia công phay CNC

Tối ưu quy trình không chỉ là tăng tốc độ cắt. Mục tiêu là cân bằng năng suất, chất lượng và tuổi thọ dao. Doanh nghiệp có thể tập trung vào các yếu tố sau:

• Chuẩn hóa phương pháp gá đặt.
• Tối ưu đường chạy dao.
• Chọn dao phù hợp từng nguyên công.
• Theo dõi tình trạng dao thường xuyên.
• Mô phỏng chương trình trước khi chạy.
• Kiểm tra kích thước tại các công đoạn quan trọng.

Việc chuẩn hóa giúp giảm sai sót giữa các ca sản xuất. Đồng thời, thời gian chuẩn bị cũng được rút ngắn.

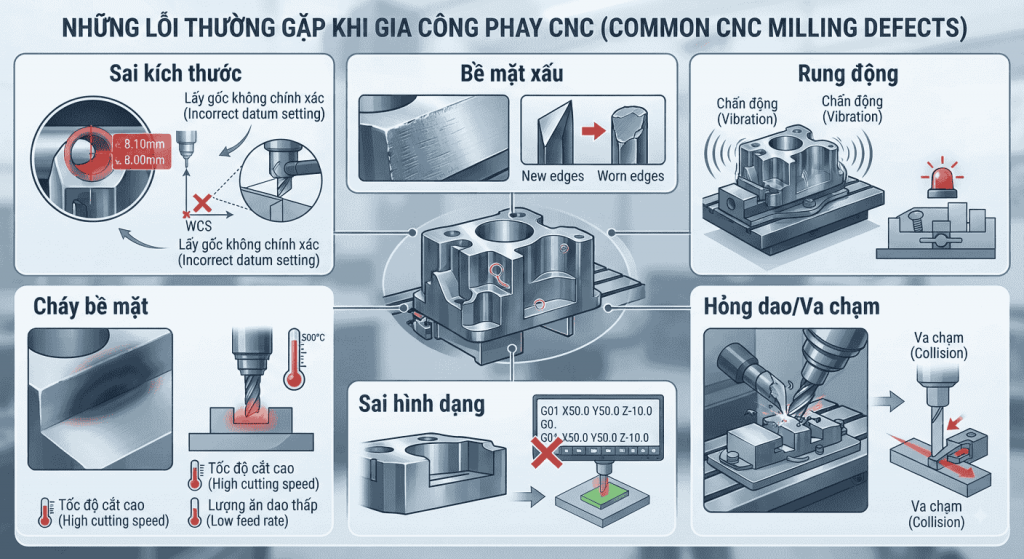

Những lỗi thường gặp khi gia công phay CNC

Lỗi gia công có thể xuất hiện ở nhiều công đoạn khác nhau. Việc xác định nguyên nhân giúp hạn chế lỗi lặp lại. Một số lỗi phổ biến gồm:

• Sai kích thước do lấy gốc không chính xác.
• Bề mặt xấu do dao bị mòn.
• Rung động do gá đặt chưa chắc chắn.
• Cháy bề mặt do thông số cắt không phù hợp.
• Sai hình dạng do chương trình có lỗi.
• Hỏng dao do xảy ra va chạm.

Không nên chỉ xử lý sản phẩm bị lỗi. Cần kiểm tra lại nguyên nhân từ công đoạn liên quan.

Câu Hỏi Thường Gặp

1. Quy trình gia công phay CNC gồm những bước nào?

Quy trình bắt đầu từ bản vẽ và kết thúc bằng kiểm tra thành phẩm. Các bước chính gồm chuẩn bị phôi, lập trình, gá đặt và gia công.

2. Vì sao phải mô phỏng chương trình CNC?

Mô phỏng giúp phát hiện lỗi đường chạy dao trước khi chạy máy. Qua đó, nguy cơ va chạm và hỏng phôi được giảm bớt.

3. Gá đặt phôi ảnh hưởng thế nào đến độ chính xác?

Gá đặt không chắc chắn có thể khiến phôi bị dịch chuyển. Sai lệch này làm ảnh hưởng trực tiếp đến kích thước thành phẩm.

4. Phay thô và phay tinh khác nhau thế nào?

Phay thô chủ yếu loại bỏ vật liệu dư. Phay tinh tập trung vào kích thước cuối và chất lượng bề mặt.

5. Vật liệu có ảnh hưởng đến quy trình phay CNC không?

Có. Vật liệu ảnh hưởng đến lựa chọn dao và thông số cắt. Vì vậy, mỗi vật liệu cần phương án gia công phù hợp.

Xem thêm

Gia công phay CNC là gì? Quy trình, Nguyên Lý, Công Nghệ Và Ứng Dụng Thực Tế?

Quy trình gia công phay CNC gồm nhiều công đoạn liên kết chặt chẽ. Bắt đầu từ bản vẽ, quy trình tiếp tục qua chuẩn bị phôi và lập trình. Gá đặt, lựa chọn dao và thiết lập tọa độ ảnh hưởng lớn đến độ chính xác. Khâu kiểm tra cuối cùng giúp xác nhận chất lượng thành phẩm. Một quy trình được chuẩn hóa sẽ hạn chế sai lỗi và nâng cao năng suất. Đây cũng là cơ sở để duy trì chất lượng ổn định khi sản xuất hàng loạt.
