Các dòng máy phay đứng phổ biến trong gia công cơ khí hiện nay

Trong lĩnh vực cơ khí chế tạo, nơi độ chính xác và hiệu suất sản xuất là yếu tố then chốt, máy phay đóng vai trò như một công cụ trung tâm để tạo hình, gia công và hoàn thiện các chi tiết máy. Trong số các loại máy phay được sử dụng hiện nay, máy phay đứng là dòng thiết bị phổ biến bậc nhất, chiếm tỷ lệ lớn trong cả sản xuất thủ công và dây chuyền công nghiệp hiện đại.

Bài viết dưới đây Cosmovina sẽ giới thiệu chi tiết các dòng máy phay đứng phổ biến nhất hiện nay trong ngành cơ khí chế tạo, từ các dòng máy cơ truyền thống đến những mẫu máy CNC thế hệ mới.

1. Máy phay đứng cơ khí truyền thống

Máy phay đứng cơ khí truyền thống thường được cấu tạo đơn giản, hoạt động hoàn toàn bằng tay hoặc cơ cấu bán tự động. Trục chính được điều khiển bằng cần gạt hoặc tay quay, bàn máy dịch chuyển theo ba trục tọa độ X, Y và Z thông qua hệ thống bánh răng và vít me cơ học.

Loại máy này phù hợp với các công việc gia công cơ bản như phay mặt, tạo rãnh, cắt vát hoặc khoan lỗ đặc biệt trong môi trường sản xuất đơn chiếc hoặc thử nghiệm. Ưu điểm chính là dễ sử dụng, không cần lập trình phức tạp, chi phí đầu tư thấp và dễ bảo trì. Tuy nhiên, nhược điểm là độ chính xác phụ thuộc nhiều vào tay nghề của thợ máy không phù hợp với các chi tiết phức tạp hoặc cần độ lặp lại cao.

2. Máy phay đứng đầu xoay

Máy phay đầu xoay còn gọi là turret milling machine được cải tiến từ dòng máy phay truyền thống bằng cách cho phép phần đầu trục chính có thể xoay quanh trục ngang. Cấu trúc đầu xoay giúp dao phay dễ dàng tiếp cận các bề mặt nghiêng, phay góc hoặc gia công nhiều mặt trong một lần gá đặt.

Máy phay đầu xoay rất được ưa chuộng trong các xưởng gia công khuôn mẫu và sản xuất cơ khí dân dụng nhờ tính linh hoạt cao. Người thợ có thể điều chỉnh hướng trục chính để thực hiện các thao tác phức tạp mà không cần phải tháo chi tiết ra khỏi bàn máy, từ đó rút ngắn thời gian và đảm bảo độ đồng bộ giữa các nguyên công.

Tuy nhiên, việc xoay đầu phay cũng đòi hỏi người vận hành có kinh nghiệm trong căn chỉnh và hiệu chỉnh độ lệch để tránh sai số tích lũy.

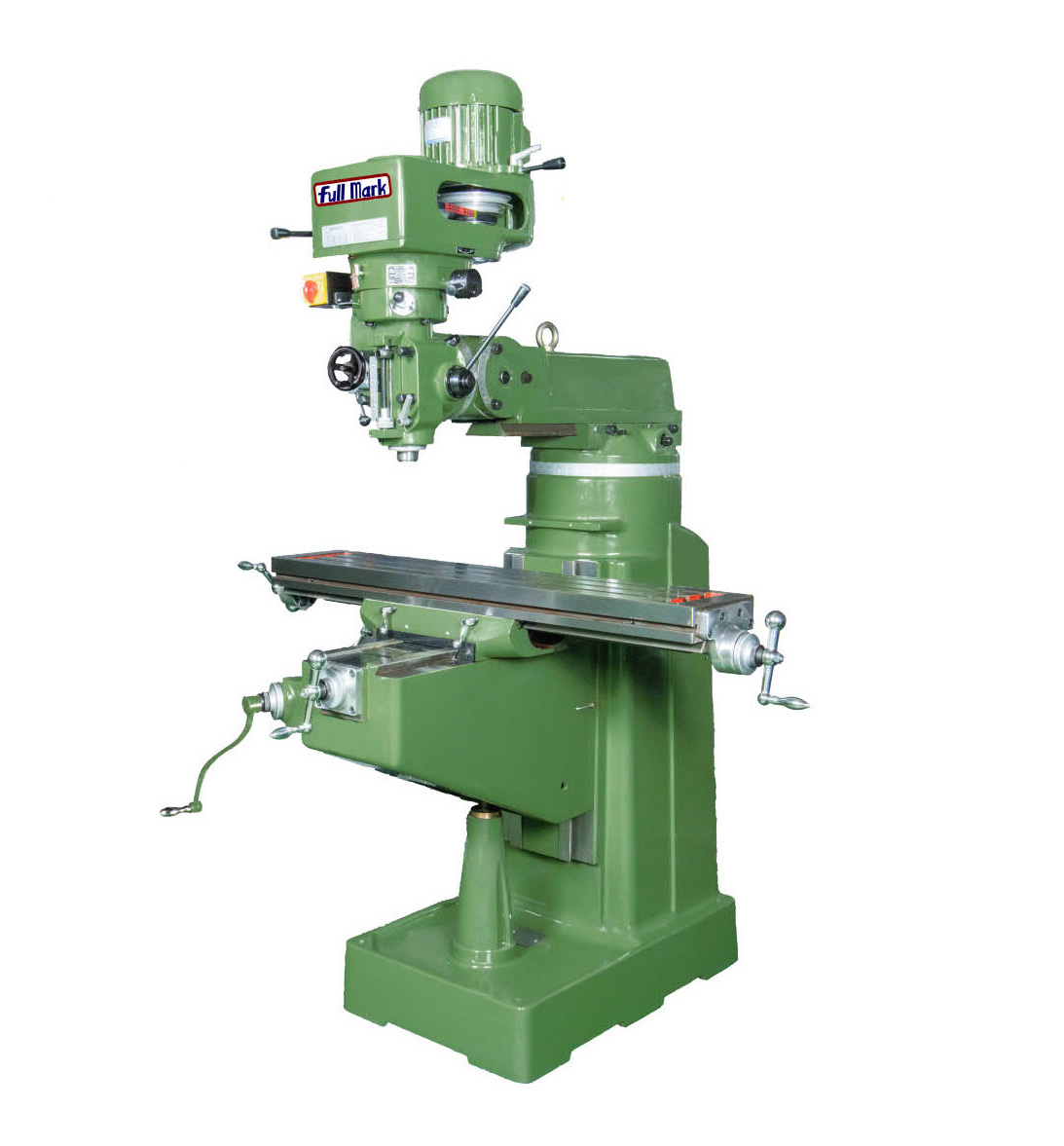

Máy phay đứng đầu xoay

3. Máy phay đứng CNC

Sự ra đời của công nghệ CNC (Computer Numerical Control) đã làm thay đổi hoàn toàn phương thức gia công cơ khí truyền thống. Máy phay đứng CNC cho phép thực hiện các nguyên công với độ chính xác cực cao, hoàn toàn tự động và có khả năng gia công hàng loạt với tốc độ nhanh chóng.

Cấu tạo của máy CNC bao gồm trục chính điều khiển bằng servo, hệ thống dẫn hướng tuyến tính, bộ điều khiển số tích hợp (như Fanuc, Siemens, Heidenhain) cùng với phần mềm lập trình thông qua G-code. Ngoài ra, một số máy còn tích hợp cảm biến kiểm tra dao cụ, hệ thống làm mát thông minh và chức năng cảnh báo lỗi tự động.

Máy phay đứng CNC đặc biệt phù hợp với những chi tiết yêu cầu dung sai chặt chẽ, bề mặt mịn hoặc hình dáng phức tạp. Nó thường được sử dụng trong ngành công nghiệp ô tô, hàng không, khuôn mẫu, thiết bị y tế và các lĩnh vực yêu cầu gia công cơ khí chính xác cao.

=> Xem thêm: Gia công cơ khí

4. Máy phay đứng tốc độ cao

Máy phay đứng tốc độ cao (High-Speed Vertical Milling Machine) là lựa chọn lý tưởng cho các ứng dụng gia công tinh, nơi yêu cầu chất lượng bề mặt và tốc độ sản xuất được đặt lên hàng đầu. Với trục chính có thể quay từ 20.000 đến 40.000 vòng/phút, máy cho phép sử dụng dao cắt đường kính nhỏ mà vẫn đạt hiệu quả bóc tách vật liệu cao.

Khung máy của dòng tốc độ cao thường được chế tạo bằng hợp kim gang hoặc đá tổng hợp, có khả năng triệt tiêu rung động và ổn định cao trong suốt quá trình gia công. Hệ thống điều khiển được tối ưu hóa để rút ngắn thời gian chạy dao không tải đồng thời tích hợp các chức năng chống va chạm, bù sai lệch nhiệt và hiệu chỉnh quỹ đạo dao theo thời gian thực.

Dòng máy này thường được sử dụng trong sản xuất khuôn nhựa, khuôn ép chính xác, chi tiết nhôm trong hàng không và các ngành cần chi tiết có hình học phức tạp và dung sai khắt khe.

Máy phay đứng tốc độ cao

5. Máy phay đứng kiểu giường

Máy phay đứng kiểu giường (Bed-Type Vertical Milling Machine) được thiết kế để gia công các chi tiết có kích thước lớn, tải trọng cao và yêu cầu độ cứng vững lớn trong quá trình cắt. Điểm khác biệt rõ nhất của dòng máy này so với các loại thông thường là bàn máy gần như cố định chỉ có đầu dao và trục chính di chuyển để thực hiện nguyên công.

Cấu trúc này mang lại sự ổn định tối đa, giảm thiểu rung động và biến dạng trong suốt quá trình gia công. Máy thường được trang bị hệ thống dẫn hướng dạng hộp, trục quay lớn, motor công suất cao và các thiết bị thủy lực hỗ trợ thay dao tự động.

Loại máy này được ứng dụng trong ngành công nghiệp nặng như chế tạo thiết bị thủy lực, khuôn dập khổ lớn, linh kiện kết cấu thép, thân vỏ máy công nghiệp hoặc các tấm kim loại dày cần phay sâu.

6. Máy phay đứng cột đôi

Máy phay đứng cột đôi là một trong những dòng máy cao cấp nhất trong nhóm máy phay đứng. Với thiết kế hai cột bên và trục chính di chuyển ở giữa, máy có khả năng gia công các chi tiết siêu lớn với hành trình làm việc dài từ 2 mét trở lên.

Cột đôi giúp tăng độ cứng vững tổng thể của kết cấu máy, đồng thời chống biến dạng và rung động khi phay những chi tiết có khối lượng lên đến hàng tấn. Bên cạnh đó, máy thường tích hợp các tính năng CNC hoàn chỉnh, hệ thống đo hành trình chính xác bằng thước quang, thay dao tự động, bù nhiệt và hiệu chỉnh dung sai ngay trong quá trình gia công.

Các ứng dụng tiêu biểu bao gồm: khung gầm máy công nghiệp, tấm thép dày, bộ phận trong ngành đóng tàu, sản xuất tua bin thủy điện, kết cấu hàn công nghiệp nặng…

Máy phay đứng cột đôi

7. Xu hướng lựa chọn máy phay đứng trong bối cảnh hiện đại

Trong bối cảnh cạnh tranh ngày càng khốc liệt, việc lựa chọn máy phay đứng phù hợp không chỉ dựa vào khả năng đầu tư ban đầu mà còn phải tính đến yếu tố lâu dài như chi phí bảo trì, khả năng mở rộng, tính linh hoạt và năng suất. Nhiều doanh nghiệp nhỏ vẫn lựa chọn máy phay cơ hoặc đầu xoay để tiết kiệm chi phí, trong khi các công ty lớn chuyển dịch mạnh mẽ sang máy CNC và máy tốc độ cao để đáp ứng yêu cầu sản xuất hàng loạt và chính xác.

Một xu hướng đáng chú ý là sự kết hợp giữa máy phay đứng CNC với các công nghệ tự động hóa như robot cấp phôi, hệ thống giám sát từ xa, IoT công nghiệp nhằm tối ưu hóa dây chuyền sản xuất và giảm thiểu sự phụ thuộc vào nhân công.

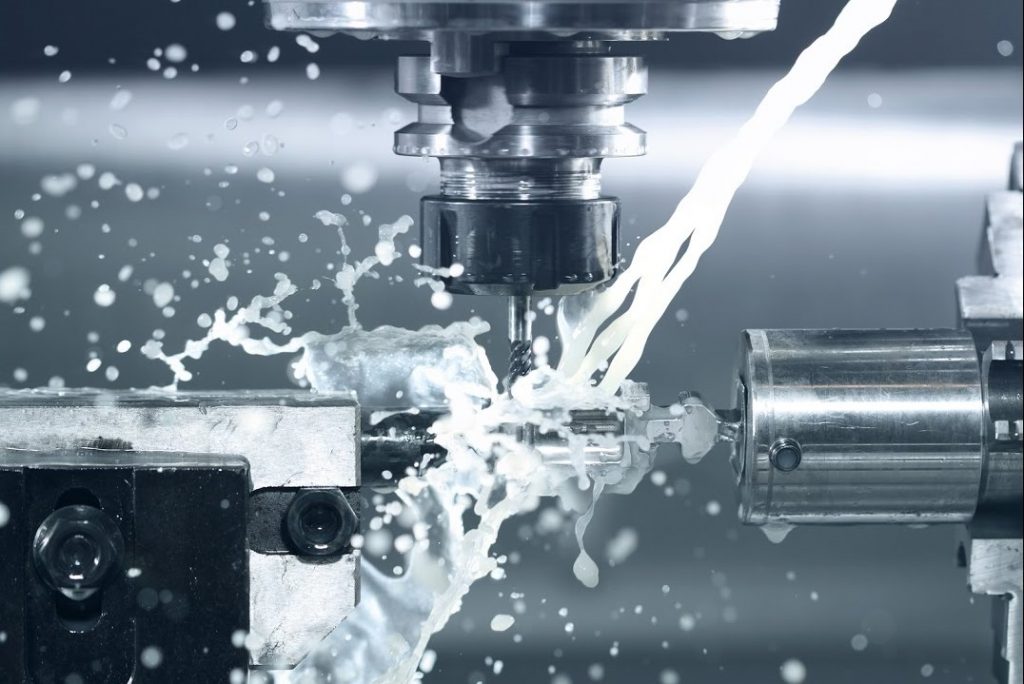

Xu hướng lựa chọn máy phay đứng trong bối cảnh hiện đại

Máy phay đứng là dòng máy quan trọng trong mọi hệ thống gia công cơ khí, với đa dạng các biến thể và tính năng đáp ứng nhu cầu từ đơn giản đến phức tạp. Việc hiểu rõ đặc điểm kỹ thuật và phạm vi ứng dụng của từng dòng máy sẽ giúp doanh nghiệp lựa chọn được thiết bị tối ưu cho mục tiêu sản xuất, từ đó nâng cao chất lượng sản phẩm, tiết kiệm chi phí và tăng cường năng lực cạnh tranh trong ngành công nghiệp cơ khí ngày càng phát triển.
