Ứng dụng của trục gá bung trong gia công cơ khí hiện đại
Trong ngành cơ khí chính xác, việc đảm bảo độ đồng tâm, độ chính xác và tính ổn định khi gia công là yếu tố then chốt quyết định chất lượng sản phẩm. Để đáp ứng yêu cầu ngày càng cao này, nhiều giải pháp gá kẹp tiên tiến đã được phát triển, trong đó trục gá bung là một trong những thiết bị quan trọng và được ứng dụng rộng rãi.
Vậy trục gá bung là gì và được ứng dụng như thế nào trong gia công cơ khí hiện đại? Hãy cùng Cosmovina tìm hiểu chi tiết trong bài viết dưới đây.
1. Trục gá bung là gì?
Trục gá bung (Expandable Mandrel) là một loại dụng cụ gá kẹp được sử dụng để cố định chi tiết gia công từ bên trong lỗ. Khi hoạt động, trục sẽ “bung” ra nhờ cơ cấu cơ khí hoặc thủy lực, tạo lực ép đều lên bề mặt bên trong của chi tiết, giúp giữ chặt phôi trong quá trình gia công.
Khác với các phương pháp kẹp bên ngoài như mâm cặp hay ê tô, trục gá bung giúp giữ chi tiết từ bên trong, nhờ đó giảm biến dạng và tăng độ chính xác, đặc biệt với các chi tiết dạng ống, bạc, vòng hoặc có lỗ xuyên tâm.
2. Cấu tạo và nguyên lý hoạt động

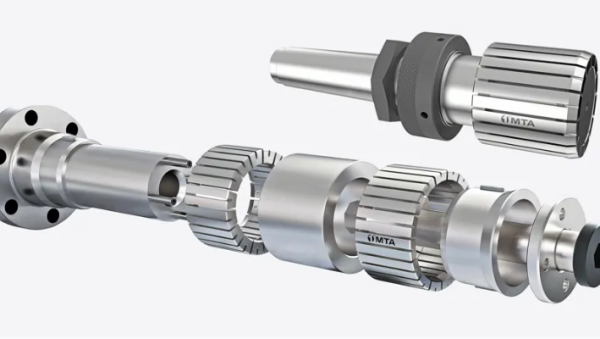

2.1. Cấu tạo cơ bản
Một trục gá bung thường bao gồm các bộ phận chính:
– Thân trục chính: Là phần trung tâm, chịu lực và truyền chuyển động.
– Ống bung hoặc cánh bung: Phần tiếp xúc trực tiếp với chi tiết, có khả năng giãn nở.
– Cơ cấu truyền động: Có thể là vít cơ khí, lò xo, hoặc hệ thống thủy lực/khí nén.
– Đầu kẹp hoặc chốt định vị: Giúp định vị chính xác chi tiết trên trục.
2.2. Nguyên lý hoạt động
Khi trục gá được đưa vào lỗ của chi tiết, cơ cấu truyền động sẽ làm các cánh bung giãn nở ra ngoài. Lực ép được phân bố đều quanh chu vi lỗ, giúp cố định chi tiết chắc chắn mà không gây biến dạng.
Khi cần tháo chi tiết, cơ cấu sẽ thu lại, giúp việc tháo lắp diễn ra nhanh chóng và thuận tiện.
3. Ứng dụng của trục gá bung trong gia công cơ khí
Trục gá bung được sử dụng rộng rãi trong nhiều công đoạn và lĩnh vực khác nhau của ngành cơ khí.
1. Gia công tiện chi tiết dạng ống
Trong các máy tiện CNC, trục gá bung được dùng để giữ các chi tiết có dạng ống hoặc có lỗ xuyên tâm. Nhờ kẹp từ bên trong, chi tiết không bị biến dạng khi chịu lực cắt, đảm bảo độ tròn và độ đồng tâm cao.
2. Gia công mài chính xác
Trong quá trình mài, yêu cầu về độ chính xác rất cao. Trục gá bung giúp cố định chi tiết ổn định, giảm rung động và đảm bảo bề mặt gia công đạt độ nhẵn mịn tối ưu.
3. Gia công bánh răng và vòng bi
Các chi tiết như bánh răng, vòng bi thường có lỗ trung tâm và yêu cầu độ chính xác cao. Trục gá bung giúp định vị chính xác tâm chi tiết, đảm bảo quá trình gia công đạt tiêu chuẩn kỹ thuật.
4. Sản xuất hàng loạt
Trong các dây chuyền sản xuất hàng loạt, trục gá bung giúp rút ngắn thời gian gá đặt và tháo chi tiết. Điều này góp phần nâng cao năng suất và giảm chi phí sản xuất.
5. Ứng dụng trong máy CNC
Trục gá bung có thể tích hợp với các máy CNC hiện đại, cho phép tự động hóa quá trình gá kẹp. Điều này đặc biệt quan trọng trong các nhà máy thông minh, nơi yêu cầu tính linh hoạt và độ chính xác cao.
4. Lợi ích khi sử dụng trục gá bung
Việc sử dụng trục gá bung mang lại nhiều lợi ích vượt trội:
1. Độ chính xác cao
Lực kẹp phân bố đều giúp đảm bảo độ đồng tâm và giảm sai số trong quá trình gia công.
2. Hạn chế biến dạng chi tiết
Do kẹp từ bên trong, lực tác động lên bề mặt ngoài được giảm thiểu, đặc biệt hữu ích với các chi tiết mỏng hoặc dễ biến dạng.
3. Tăng năng suất
Thao tác gá kẹp nhanh chóng giúp rút ngắn thời gian sản xuất.
4. Linh hoạt trong sử dụng
Có thể sử dụng cho nhiều loại chi tiết với kích thước khác nhau bằng cách thay đổi cơ cấu hoặc điều chỉnh độ bung.
5. Tăng độ an toàn
Giữ chi tiết chắc chắn, giảm nguy cơ trượt hoặc văng trong quá trình gia công.
5. So sánh trục gá bung với các phương pháp gá kẹp khác
So với các phương pháp truyền thống như mâm cặp 3 chấu hay ê tô, trục gá bung có nhiều ưu điểm nổi bật:
– Mâm cặp ngoài: Kẹp từ bên ngoài, dễ gây biến dạng với chi tiết mỏng
– Ê tô: Phù hợp với chi tiết dạng khối, không tối ưu cho chi tiết có lỗ
– Trục gá bung: Kẹp từ bên trong, đảm bảo độ chính xác và ổn định cao
Tuy nhiên, trục gá bung cũng có một số hạn chế như chi phí đầu tư ban đầu cao và yêu cầu thiết kế phù hợp với từng loại chi tiết.
6. Xu hướng phát triển của trục gá bung
Trong thời đại sản xuất thông minh, trục gá bung cũng đang được cải tiến để đáp ứng nhu cầu ngày càng cao:
– Tích hợp cảm biến: Giúp kiểm soát lực kẹp chính xác hơn
– Tự động hóa: Kết hợp với robot và hệ thống CNC
– Thiết kế mô-đun: Dễ dàng thay đổi và nâng cấp
– Vật liệu mới: Tăng độ bền, giảm trọng lượng
Những cải tiến này giúp trục gá bung không chỉ là công cụ hỗ trợ mà còn là một phần quan trọng trong hệ thống sản xuất hiện đại.
Trục gá bung là giải pháp gá kẹp hiệu quả, đặc biệt phù hợp với các chi tiết có lỗ và yêu cầu độ chính xác cao. Với nhiều ưu điểm như tăng độ chính xác, giảm biến dạng và nâng cao năng suất, thiết bị này đang ngày càng được ứng dụng rộng rãi trong ngành cơ khí hiện đại.
Nếu doanh nghiệp của bạn đang hướng đến tự động hóa và tối ưu hóa quy trình gia công, việc đầu tư vào trục gá bung là một lựa chọn đáng cân nhắc. Trong tương lai, cùng với sự phát triển của công nghệ, trục gá bung sẽ tiếp tục đóng vai trò quan trọng trong việc nâng cao chất lượng và hiệu quả sản xuất.
