Ứng dụng của máy phay ngang trong gia công cơ khí chính xác

Trong lĩnh vực gia công cơ khí chính xác, việc lựa chọn đúng loại máy công cụ không chỉ ảnh hưởng đến chất lượng sản phẩm mà còn quyết định hiệu suất và độ ổn định của toàn bộ quá trình sản xuất. Trong số các dòng máy được sử dụng phổ biến hiện nay, máy phay ngang nổi bật với khả năng cắt gọt mạnh mẽ, cấu trúc cứng vững và tính linh hoạt cao trong nhiều ứng dụng khác nhau

Không chỉ dừng lại ở các công đoạn phay mặt phẳng thông thường, máy phay ngang còn đảm nhiệm nhiều vai trò phức tạp trong chế tạo khuôn mẫu, chi tiết trục, bánh răng hay các bề mặt có hình dạng đặc biệt, góp phần quan trọng vào việc tạo ra những sản phẩm đạt độ chính xác gần như tuyệt đối. Trong bài viết này, cùng Cosmovina tìm hiểu chi tiết về ứng dụng của máy phay ngang trong gia công cơ khí chính xác, từ đó thấy được tầm quan trọng và tiềm năng mà thiết bị này mang lại trong sản xuất hiện đại

1. Cấu tạo và nguyên lý hoạt động của máy phay ngang

Máy phay ngang có kết cấu tương đối phức tạp, được thiết kế để chịu tải cao và hoạt động ổn định trong thời gian dài. Các bộ phận chính bao gồm:

– Thân máy: Là khung xương chính của máy, đảm bảo độ cứng vững, giúp hạn chế rung động trong quá trình gia công

– Bàn máy: Có thể di chuyển theo 3 phương (X, Y, Z) dùng để gá chi tiết và di chuyển dưới dao cắt

– Trục chính: Được đặt nằm ngang, thường đi kèm trục dao xoay hoặc trục chia độ để thay đổi hướng phay linh hoạt

– Hộp số và hệ thống truyền động: Đảm bảo điều chỉnh tốc độ và mô-men xoắn phù hợp với từng loại vật liệu và kiểu gia công

– Dao phay: Gồm nhiều loại tùy thuộc mục đích gia công như dao phay mặt, dao phay ngón, dao phay đĩa, dao phay lăn răng

Nguyên lý hoạt động của máy phay ngang là sự kết hợp giữa chuyển động quay của dao cắt và chuyển động tịnh tiến của bàn máy. Khi máy hoạt động, dao phay quay quanh trục nằm ngang trong khi bàn máy mang phôi di chuyển dọc theo các trục để tiếp xúc với lưỡi dao giúp cắt gọt theo hình dạng mong muốn

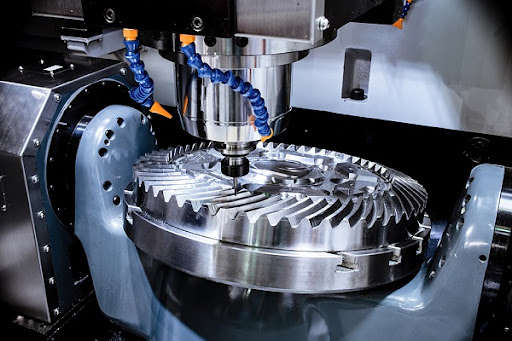

Cấu tạo và nguyên lý hoạt động của máy phay ngang

2. Ứng dụng của máy phay ngang trong gia công cơ khí chính xác

Máy phay ngang giữ vai trò quan trọng trong các dây chuyền sản xuất chi tiết cơ khí có yêu cầu độ chính xác cao. Những ứng dụng cụ thể bao gồm:

– Gia công các bề mặt phẳng lớn: Một trong những ứng dụng phổ biến nhất của máy phay ngang là tạo các bề mặt phẳng có diện tích lớn với độ song song và độ nhám bề mặt đạt tiêu chuẩn kỹ thuật. Dao phay đĩa gắn trên trục ngang có thể cắt liên tục theo chiều dài phôi, giúp tối ưu tốc độ và chất lượng gia công. Đây là ưu điểm vượt trội so với máy phay đứng khi phải xử lý các chi tiết có tiết diện lớn như mặt bích, đế máy, thanh trượt hoặc bệ máy

– Phay rãnh và bậc chính xác: Với khả năng gá lắp nhiều dao phay trên cùng một trục, máy phay ngang đặc biệt phù hợp để tạo các rãnh chữ T, rãnh vuông, bậc sâu và nhiều hình dạng phức tạp khác. Khi yêu cầu các rãnh này phải đạt độ chính xác cao về chiều sâu, chiều rộng và vị trí tương đối, máy phay ngang là lựa chọn lý tưởng giúp tiết kiệm thời gian thiết lập và đảm bảo độ lặp lại cao

– Gia công chi tiết trong ngành khuôn mẫu: Trong ngành khuôn mẫu, máy phay ngang được sử dụng để gia công phần đế khuôn, các mặt tiếp xúc, các rãnh dẫn hướng và bề mặt định vị. Những chi tiết này thường có kích thước lớn, cần độ phẳng tuyệt đối và yêu cầu dung sai khắt khe. Nhờ khả năng phay sâu và rộng trong một lần chạy dao, máy phay ngang rút ngắn thời gian gia công khuôn mẫu đáng kể so với các phương pháp thủ công hoặc máy phay đứng

– Gia công hàng loạt trong dây chuyền tự động: Máy phay ngang rất thích hợp để tích hợp vào các hệ thống gia công hàng loạt trong sản xuất công nghiệp. Khả năng gắn nhiều đầu dao, chia độ tự động và điều chỉnh hành trình bàn máy giúp thiết lập quy trình gia công liên tục cho một loạt các chi tiết giống nhau. Điều này nâng cao hiệu suất sản xuất, giảm sai số và nhân lực vận hành

– Gia công bánh răng, then hoa và chi tiết trục: Với thiết bị bổ trợ như đầu phân độ, trục gá chia độ hoặc đầu máy vạn năng, máy phay ngang có thể thực hiện các bước phay bánh răng trụ, then hoa, rãnh then hoặc các bậc trên trục với độ chính xác cao. Đây là những chi tiết đòi hỏi sự phối hợp chính xác giữa chuyển động quay và tịnh tiến điều mà máy phay ngang đáp ứng tốt nhờ hệ thống điều khiển linh hoạt

– Gia công các vật liệu có độ cứng cao: Khả năng truyền lực cắt mạnh mẽ từ trục ngang đến dao giúp máy phay ngang xử lý tốt các loại vật liệu cứng như thép hợp kim, gang cầu, inox hoặc thép không gỉ. Khi cần cắt gọt sâu, dao phay đĩa gắn hợp kim có thể thực hiện hiệu quả trên máy phay ngang, giúp tiết kiệm thời gian và giảm mài mòn dụng cụ

– Tối ưu quy trình gia công với đồ gá đặc biệt: Một ưu điểm khác khi nói về ứng dụng của máy phay ngang là khả năng kết hợp với các loại đồ gá chuyên dụng để thực hiện những nguyên công phức tạp. Ví dụ: phay nhiều mặt cùng lúc, phay nghiêng góc lớn, hoặc gia công đối xứng trên hai trục. Nhờ hệ thống bàn máy di chuyển đa hướng, máy có thể thao tác trên chi tiết ở nhiều góc độ mà không cần tháo phôi, từ đó hạn chế sai lệch và đảm bảo độ chính xác tổng thể

Ứng dụng của máy phay ngang trong gia công cơ khí chính xác

=> Xem thêm: Gia công cơ khí

3. Ưu điểm nổi bật khi sử dụng máy phay ngang trong gia công chính xác

– Máy phay ngang cho phép gá nhiều dao phay trên cùng một trục giúp thực hiện được nhiều nguyên công cùng lúc và giảm thời gian đổi dao, tăng năng suất gia công đáng kể trong môi trường sản xuất hàng loạt

– Với trục chính nằm ngang và khả năng cắt sâu, máy rất phù hợp để gia công các chi tiết lớn hoặc bề mặt phẳng rộng, cho độ chính xác và độ nhẵn cao mà máy phay đứng thường khó đáp ứng được

– Kết cấu máy chắc chắn, thân máy nặng và cứng vững giúp giảm thiểu rung động trong quá trình cắt gọt, từ đó cải thiện đáng kể độ ổn định và tuổi thọ dao cụ trong suốt quá trình vận hành

– Dễ dàng kết hợp với đầu phân độ, đồ gá đặc biệt và bàn máy di động giúp gia công được các chi tiết phức tạp như rãnh then, bánh răng, trục bậc hoặc các bề mặt nghiêng mà không cần thay đổi vị trí phôi nhiều lần

– Tốc độ cắt lớn, lực cắt mạnh giúp xử lý tốt các loại vật liệu khó gia công như thép hợp kim, inox hay gang cầu, đồng thời duy trì hiệu suất làm việc cao ngay cả trong những điều kiện cắt gọt khắt khe

– Phù hợp để tích hợp vào dây chuyền sản xuất tự động nhờ khả năng gia công ổn định, dễ điều khiển và khả năng kết hợp với hệ thống đổi dao, robot cấp phôi hoặc phần mềm điều khiển CNC hiện đại

– Được thiết kế để hoạt động liên tục trong thời gian dài với độ ổn định cao, đáp ứng tốt các yêu cầu của ngành công nghiệp nặng, khuôn mẫu hoặc các lĩnh vực đòi hỏi độ chính xác tuyệt đối

– Có thể linh hoạt điều chỉnh hành trình dao, bàn máy và chiều sâu cắt theo từng loại chi tiết, giúp đáp ứng được nhiều dạng hình học khác nhau mà vẫn đảm bảo tiêu chuẩn kỹ thuật yêu cầu

Ưu điểm nổi bật khi sử dụng máy phay ngang trong gia công chính xá

4. Một số lưu ý khi vận hành máy phay ngang

– Trước khi khởi động máy, người vận hành cần kiểm tra kỹ dao phay, đồ gá và độ cứng vững của toàn bộ hệ thống để đảm bảo dao không bị rung hoặc sai lệch khi làm việc. Việc chuẩn bị đúng kỹ thuật từ đầu sẽ giúp hạn chế sự cố xảy ra trong quá trình gia công

– Cần lựa chọn tốc độ cắt, lượng tiến dao và chiều sâu phay phù hợp với từng loại vật liệu và kiểu dao phay sử dụng. Nếu chọn sai thông số, có thể gây mòn nhanh dao, cháy bề mặt hoặc làm hỏng chi tiết cần gia công

– Đảm bảo hệ thống bôi trơn và làm mát hoạt động tốt trong suốt thời gian gia công nhằm giảm ma sát, tản nhiệt và tăng tuổi thọ của dao phay cũng như các linh kiện chuyển động trên máy

– Phải kiểm tra và bảo dưỡng định kỳ các cơ cấu truyền động, dẫn hướng, trục chính và hệ thống bàn máy. Những sai lệch nhỏ trong dẫn hướng cũng có thể gây sai số lớn trong sản phẩm hoàn thiện

– Trong quá trình vận hành, cần lắng nghe âm thanh của dao cắt và theo dõi lượng phoi thoát ra để nhận biết dấu hiệu bất thường. Những thay đổi bất thường này có thể cảnh báo hiện tượng quá tải hoặc gãy dao sắp xảy ra

– Tránh điều chỉnh hoặc thay đổi thông số khi máy đang chạy với tốc độ cao để hạn chế tai nạn lao động và không làm ảnh hưởng đến độ ổn định của quá trình cắt gọt

– Sử dụng thiết bị đo kiểm chính xác (panme, thước đo cao, đồng hồ so…) sau mỗi nguyên công để kiểm tra các kích thước, độ vuông góc và độ song song của bề mặt chi tiết gia công

– Cần đảm bảo chi tiết được gá chắc chắn trên bàn máy hoặc đồ gá, tránh rung lắc trong quá trình phay vì có thể làm hỏng dao, gây vỡ mép chi tiết hoặc không đạt độ nhẵn yêu cầu

– Trước khi gia công hàng loạt, nên chạy thử với 1 – 2 phôi để kiểm tra độ chính xác của toàn bộ chương trình và hành trình dao. Đây là bước quan trọng giúp phát hiện sai số thiết lập và tránh lãng phí vật liệu

– Luôn tuân thủ các quy định an toàn lao động, bao gồm đeo kính bảo hộ, không đứng gần hướng dao phay đang quay và không thò tay vào vùng làm việc của máy trong lúc máy đang hoạt động

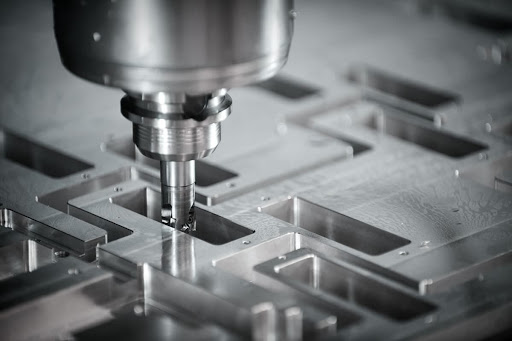

Một số lưu ý khi vận hành máy phay ngang

Với khả năng cắt gọt mạnh mẽ, độ chính xác cao và tính linh hoạt trong gia công nhiều dạng chi tiết, ứng dụng của máy phay ngang trong ngành cơ khí chính xác ngày càng được khẳng định rõ rệt. Đây là thiết bị không thể thiếu trong các xưởng cơ khí hiện đại, đặc biệt là những nơi sản xuất khuôn mẫu, chi tiết cơ khí lớn, hoặc cần đáp ứng tiêu chuẩn chất lượng khắt khe. Việc đầu tư vào máy phay ngang không chỉ nâng cao năng lực sản xuất mà còn góp phần duy trì tính cạnh tranh cho doanh nghiệp trong thời đại công nghiệp hóa hiện nay.
