Tổng quan các kỹ thuật tiện phổ biến trong gia công cơ khí chính xác
Trong lĩnh vực gia công cơ khí chính xác, kỹ thuật tiện là một trong những phương pháp gia công cắt gọt phổ biến và lâu đời nhất. Nhờ khả năng tạo ra các chi tiết có độ chính xác cao, hình dạng tròn xoay hoàn hảo và bề mặt mịn màng, tiện đóng vai trò không thể thiếu trong sản xuất chi tiết máy, linh kiện cơ khí, thiết bị công nghiệp và nhiều lĩnh vực khác
Dù công nghệ ngày càng phát triển với sự ra đời của máy tiện CNC hiện đại, các kỹ thuật tiện truyền thống và cải tiến vẫn được ứng dụng linh hoạt tùy theo yêu cầu cụ thể của từng sản phẩm. Bài viết dưới đây Cosmovina sẽ đi sâu phân tích các kỹ thuật tiện phổ biến nhất hiện nay từ cơ bản đến nâng cao giúp bạn đọc nắm rõ từng phương pháp, đặc điểm kỹ thuật cũng như ứng dụng thực tiễn của chúng trong gia công cơ khí chính xác
1. Tiện là gì ? Nguyên lý cơ bản của phương pháp tiện
Tiện là phương pháp gia công mà phôi được quay tròn còn dụng cụ cắt (dao tiện) chuyển động tịnh tiến theo một hoặc nhiều phương, nhằm loại bỏ lớp kim loại khỏi bề mặt phôi để tạo hình mong muốn. Đây là quá trình cắt gọt sử dụng một điểm cắt đơn (dao một lưỡi), khác với phay hoặc doa sử dụng nhiều lưỡi cắt đồng thời
Về cơ bản, có hai dạng chuyển động chính trong tiện: chuyển động quay tròn của phôi (chuyển động chính) và chuyển động tịnh tiến của dao (chuyển động chạy dao). Sự phối hợp giữa hai chuyển động này giúp hình thành bề mặt gia công theo hình trụ, hình nón hoặc các hình dạng tròn xoay khác

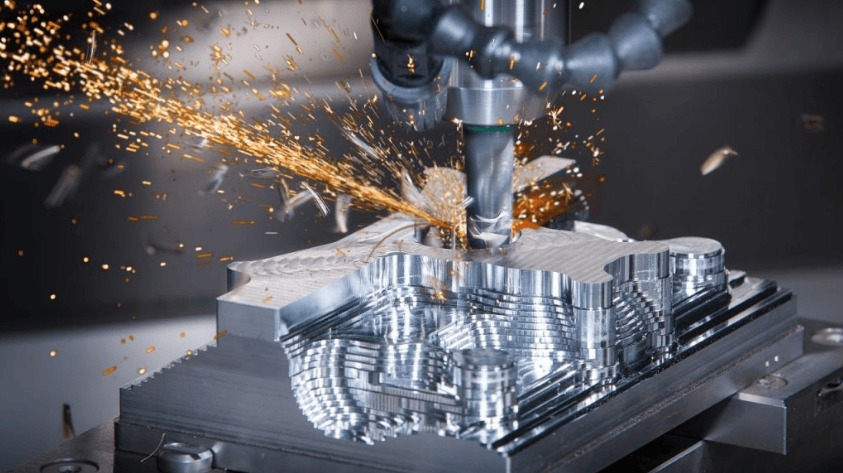

Tiện là gì ? Nguyên lý cơ bản của phương pháp tiện
2. Các kỹ thuật tiện phổ biến trong gia công cơ khí chính xác
2.1. Tiện ngoài
Tiện ngoài là kỹ thuật tiện nhằm gia công các bề mặt ngoài của chi tiết tròn xoay. Đây là phương pháp tiện cơ bản nhất, thường được sử dụng để giảm đường kính phôi, tạo trục trơn, trục bậc, trục côn hoặc trục có rãnh
Tùy theo mục đích sử dụng và yêu cầu kỹ thuật, tiện ngoài có thể bao gồm:
– Tiện trơn: tạo bề mặt hình trụ đơn giản, có đường kính đồng đều
– Tiện bậc: tạo các đoạn có đường kính khác nhau theo bậc thang
– Tiện côn: tạo bề mặt hình nón với góc nghiêng xác định, thường ứng dụng trong trục côn, chi tiết dẫn hướng
– Tiện định hình: tạo hình dạng phức tạp theo biên dạng có sẵn, dùng nhiều trong chi tiết trang trí hoặc cơ cấu đặc biệt
Tiện ngoài có thể thực hiện trên máy tiện vạn năng hoặc máy tiện CNC, tùy thuộc vào độ chính xác, khối lượng sản xuất và tính phức tạp của sản phẩm
2.2. Tiện trong
Khác với tiện ngoài, tiện trong là phương pháp dùng dao tiện để gia công bề mặt bên trong của chi tiết có lỗ. Đây là kỹ thuật quan trọng để tạo lỗ chính xác về đường kính, chiều sâu và độ nhẵn bề mặt, nhất là với các chi tiết như bạc lót, ống nối, trục rỗng
Một số dạng tiện trong phổ biến gồm:
– Tiện lỗ trơn: tạo hoặc mở rộng đường kính lỗ đã có sẵn bằng khoan hoặc đúc
– Tiện lỗ bậc: tạo các đoạn lỗ có đường kính khác nhau
– Tiện lỗ côn: tạo hình dạng lỗ dạng hình nón bên trong chi tiết
Tiện trong thường đòi hỏi dụng cụ cắt có chiều dài lớn, độ cứng cao và khả năng chống rung tốt, đặc biệt với các lỗ sâu và đường kính nhỏ. Do đó, thiết kế dao tiện trong và điều kiện cắt phải được lựa chọn kỹ lưỡng
2.3. Tiện mặt đầu
Tiện mặt đầu là quá trình cắt gọt phần đầu của phôi theo phương vuông góc với trục quay. Đây là bước gia công quan trọng nhằm tạo bề mặt phẳng làm chuẩn định vị hoặc chuẩn gá lắp trong các bước gia công tiếp theo
Tiện mặt đầu được thực hiện ở đầu hoặc cuối phôi, có thể là mặt phẳng hoàn toàn hoặc có biên dạng rãnh. Dao tiện sử dụng thường có góc cắt đặc biệt, giúp đảm bảo bề mặt đạt độ phẳng và độ nhẵn cần thiết. Phương pháp này có thể kết hợp trong chuỗi tiện ngoài hoặc tiện trục phức hợp
Các kỹ thuật tiện phổ biến trong gia công cơ khí chính xác
2.4. Tiện ren
Tiện ren là phương pháp gia công rãnh xoắn ốc trên bề mặt tròn xoay nhằm tạo bước ren theo đúng tiêu chuẩn. Đây là kỹ thuật đòi hỏi độ chính xác rất cao về bước ren, đường kính, góc nghiêng và biên dạng, vì sai số nhỏ cũng có thể gây lệch ren, không lắp được hoặc làm mòn nhanh chóng chi tiết
Các loại ren có thể tiện gồm:
– Ren ngoài (tiện trên bề mặt trục)
– Ren trong (tiện bên trong lỗ)
– Ren hệ mét, hệ inch, ren ống, ren thang, ren tam giác,…
Trên máy tiện cơ, tiện ren đòi hỏi sự đồng bộ giữa chuyển động quay của trục chính và chuyển động tiến dao nhờ hệ thống bánh răng truyền động. Trong khi đó, máy tiện CNC có thể lập trình chính xác bước tiến, góc cắt và chu kỳ cắt giúp quá trình tiện ren nhanh hơn và chính xác hơn nhiều lần
2.5. Tiện định hình
Tiện định hình (profile turning) là phương pháp tạo ra các chi tiết có biên dạng đặc biệt, không đơn thuần là hình trụ hoặc hình côn. Các chi tiết định hình thường có đường cong, rãnh sâu, gờ nổi hoặc hình học không đối xứng
Phương pháp này yêu cầu dao tiện có hình dạng tương ứng với biên dạng cần tạo hoặc được lập trình chuyển động liên tục theo tọa độ khi sử dụng máy CNC. Ứng dụng của tiện định hình rất rộng, từ các chi tiết mỹ thuật đến bánh răng, trục lệch tâm, bộ gá đặc biệt…
2.6. Tiện phôi lệch tâm
Tiện phôi lệch tâm là phương pháp gia công khi trục quay của phôi không trùng với trục hình học của chi tiết cần tạo. Kỹ thuật này tạo ra các hình dạng đặc biệt như trục cam, trục bánh xe ô tô, trục khuỷu trong động cơ
Tiện lệch tâm đòi hỏi máy tiện phải có khả năng gá đặt đặc biệt hoặc sử dụng đồ gá chuyển động phôi theo biên dạng lệch. Ngoài ra, tiện lệch tâm thường kết hợp với CNC để lập trình các tọa độ di chuyển dao chính xác tuyệt đối
Các kỹ thuật tiện phổ biến trong gia công cơ khí chính xác
2.7. Tiện nhanh
Tiện nhanh (high-speed turning) là kỹ thuật hiện đại được sử dụng để tăng năng suất gia công trong các dây chuyền sản xuất công nghiệp. Phương pháp này sử dụng tốc độ cắt rất cao, thường đi kèm với vật liệu dao đặc biệt như ceramic, CBN (cubic boron nitride) hoặc PCD (polycrystalline diamond)
Tiện nhanh yêu cầu máy tiện có độ cứng vững lớn, khả năng tản nhiệt tốt và hệ thống điều khiển chính xác. Ứng dụng chủ yếu trong sản xuất linh kiện điện tử, ô tô, hàng tiêu dùng với số lượng lớn và yêu cầu chất lượng đồng đều
2.8. Tiện CNC
Máy tiện CNC là bước phát triển vượt bậc trong kỹ thuật tiện, cho phép lập trình toàn bộ quá trình cắt gọt thông qua phần mềm điều khiển số. Nhờ khả năng lập trình chính xác, máy tiện CNC thực hiện linh hoạt nhiều kỹ thuật tiện như tiện trơn, tiện định hình, tiện ren, tiện mặt đầu… chỉ trong một lần gá đặt
Ưu điểm nổi bật của tiện CNC là:
– Độ chính xác cao, sai số rất nhỏ
– Gia công được các chi tiết phức tạp, biên dạng khó
– Tự động hóa quy trình, giảm nhân công và tăng năng suất
– Lặp lại ổn định trong sản xuất hàng loạt
Máy tiện CNC là lựa chọn ưu tiên trong các xưởng gia công hiện đại, đáp ứng tốt nhu cầu sản xuất cả trong ngành cơ khí chính xác, hàng không, y tế đến công nghiệp nặng
Các kỹ thuật tiện phổ biến trong gia công cơ khí chính xác
=> Xem thêm: Gia công cơ khí
3. Ứng dụng thực tiễn của kỹ thuật tiện trong cơ khí
Tiện là phương pháp cốt lõi trong sản xuất hàng ngàn loại chi tiết máy như trục, bạc, bu lông, ống nối, chốt, đai ốc, bánh đà, bạc đạn,…Các ngành công nghiệp sử dụng tiện phổ biến bao gồm:
– Cơ khí chế tạo máy
– Sản xuất ô tô, xe máy
– Công nghiệp hàng không, vũ trụ
– Thiết bị y tế, khuôn mẫu
– Linh kiện điện tử, cơ điện tử
Tùy theo yêu cầu về độ chính xác, độ cứng vật liệu, hình dạng chi tiết và sản lượng sản xuất mà người kỹ sư sẽ lựa chọn kỹ thuật tiện phù hợp nhằm đảm bảo hiệu quả kỹ thuật và kinh tế tối ưu

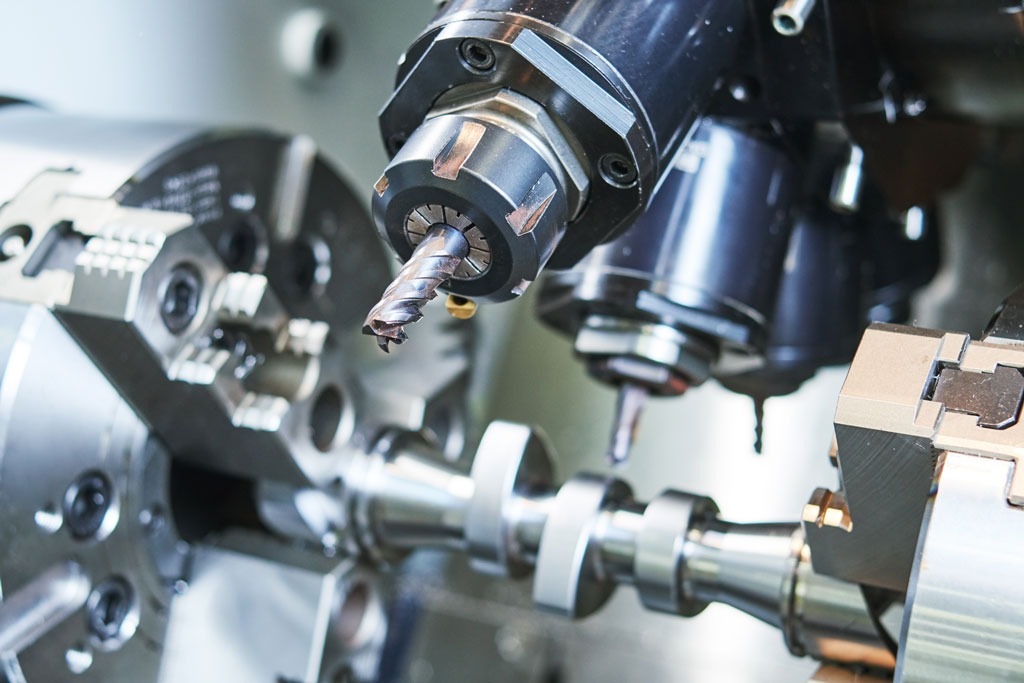

Ứng dụng thực tiễn của kỹ thuật tiện trong cơ khí
Kỹ thuật tiện trong gia công cơ khí chính xác không chỉ đa dạng về phương pháp mà còn linh hoạt trong ứng dụng thực tế. Từ tiện ngoài, tiện trong, tiện mặt đầu đến tiện ren, tiện định hình hay tiện CNC mỗi kỹ thuật đều mang đến khả năng tạo hình tinh vi và chính xác cao cho sản phẩm cơ khí.
