Tìm hiểu chi tiết về máy phay đứng: Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế
Trong lĩnh vực cơ khí chế tạo, máy phay là một trong những thiết bị không thể thiếu, đóng vai trò quan trọng trong quá trình gia công chi tiết kim loại. Trong số các loại máy phay, máy phay đứng được ứng dụng rộng rãi nhờ khả năng gia công linh hoạt, độ chính xác cao và phù hợp với nhiều yêu cầu kỹ thuật khác nhau
Để tận dụng hiệu quả thiết bị này trong sản xuất, việc tìm hiểu chi tiết về máy phay đứng là điều vô cùng cần thiết. Bài viết dưới đây Cosmovina sẽ cung cấp cái nhìn toàn diện về cấu tạo, nguyên lý hoạt động cũng như những ứng dụng thực tế của máy phay đứng, giúp bạn hiểu rõ hơn về vai trò và giá trị của thiết bị này trong các xưởng cơ khí hiện đại
1. Máy phay đứng là gì ?
Máy phay đứng là loại máy phay mà trục chính (spindle) được bố trí theo phương thẳng đứng vuông góc với mặt bàn máy. Khác với máy phay ngang, ở máy phay đứng dao phay quay theo phương đứng và cắt theo chiều vuông góc với bề mặt làm việc. Chính đặc điểm cấu tạo này tạo điều kiện thuận lợi cho việc gá đặt, căn chỉnh phôi đồng thời giúp nâng cao độ chính xác trong các thao tác gia công mặt phẳng, rãnh, lỗ hay các biên dạng định hình phức tạp
Máy phay đứng thường được sử dụng trong các công đoạn gia công chính xác, sản xuất khuôn mẫu, chế tạo linh kiện cơ khí và cả trong đào tạo nghề tại các trường kỹ thuật
2. Cấu tạo chi tiết của máy phay đứng
Để tìm hiểu chi tiết về máy phay đứng, cần phân tích rõ các bộ phận chính cấu thành nên máy. Mỗi thành phần đóng vai trò riêng, tạo nên một hệ thống cơ khí hoàn chỉnh đảm bảo khả năng hoạt động ổn định và hiệu quả:
– Thân máy (Column): Là phần trụ chính, giữ nhiệm vụ nâng đỡ toàn bộ kết cấu của máy phay. Thân máy thường được đúc bằng gang hoặc thép có độ cứng cao, chống rung tốt giúp đảm bảo độ chính xác khi gia công
– Bàn máy (Table): Nơi đặt phôi gia công. Bàn máy có thể di chuyển theo các trục X và Y (ngang và dọc), một số dòng máy có thể trang bị thêm chuyển động trục Z (nâng hạ bàn). Bề mặt bàn được bố trí các rãnh T giúp cố định phôi hoặc đồ gá
– Đầu phay (Milling Head): Bộ phận chứa trục chính quay và cơ cấu truyền động cho dao phay. Đầu phay có thể được điều chỉnh độ nghiêng trái phải giúp thực hiện các nguyên công phức tạp
– Trục chính (Spindle): Đây là trục quay truyền động cho dao phay. Tốc độ và công suất trục chính là yếu tố then chốt quyết định hiệu quả cắt gọt
– Cơ cấu chạy dao: Gồm các bộ truyền bánh răng hoặc vít me đai ốc, được điều khiển bằng tay quay hoặc tự động thông qua động cơ điện
– Động cơ và hệ thống truyền động: Đảm bảo cung cấp lực quay cho trục chính thường là loại động cơ điện 3 pha, công suất tùy thuộc vào kích cỡ máy
– Hệ thống làm mát và bôi trơn: Giúp giảm ma sát, tản nhiệt và tăng tuổi thọ dao cụ cũng như chi tiết gia công

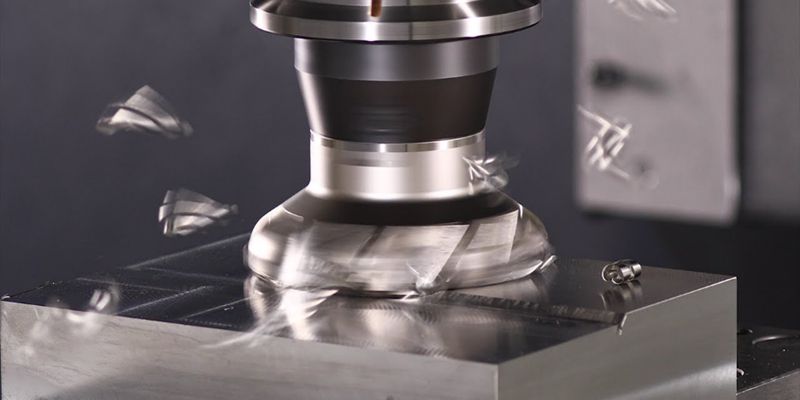

Cấu tạo chi tiết của máy phay đứng
3. Nguyên lý hoạt động của máy phay đứng
– Máy phay đứng hoạt động dựa trên chuyển động quay của dao phay kết hợp với chuyển động tịnh tiến của phôi (bàn máy). Dao phay được lắp vào trục chính và quay với tốc độ cao. Phôi được gá đặt trên bàn máy, sau đó bàn máy sẽ di chuyển theo hướng cần thiết (X, Y hoặc Z) để dao phay tiếp xúc và cắt gọt vật liệu
– Chuyển động chính là chuyển động quay của dao phay, còn chuyển động chạy dao là chuyển động của bàn máy đưa phôi đến vùng cắt. Hai chuyển động này kết hợp tạo thành đường chạy dao phức tạp, có thể thực hiện cắt rãnh, tạo bề mặt phẳng, gia công bậc, hốc thậm chí là các chi tiết định hình
– Tốc độ quay, chiều sâu cắt và lượng chạy dao được điều chỉnh tùy theo loại vật liệu, dao cắt và yêu cầu kỹ thuật của sản phẩm
4. Các loại máy phay đứng phổ biến hiện nay
Khi tìm hiểu chi tiết về máy phay đứng, không thể bỏ qua việc phân loại thiết bị theo cấu hình và mức độ tự động hóa:
– Máy phay đứng cơ (Manual Vertical Milling Machine): Dạng cơ bản, điều khiển hoàn toàn bằng tay. Phù hợp cho xưởng nhỏ, cơ sở đào tạo, hoặc gia công đơn chiếc
– Máy phay đứng bán tự động: Có trang bị động cơ hỗ trợ chạy dao, có thể cài đặt một số chu trình cắt nhưng vẫn cần người vận hành giám sát
– Máy phay đứng CNC (Vertical CNC Milling Machine): Là dòng máy hiện đại, tích hợp điều khiển số bằng máy tính, có khả năng tự động hóa cao, lập trình cắt gọt phức tạp thích hợp cho gia công hàng loạt và sản xuất chính xác
– Máy phay đứng kiểu Bridgeport: Một biến thể rất thông dụng trong công nghiệp với đầu phay dạng xoay gật gù, cho phép gia công ở nhiều góc độ

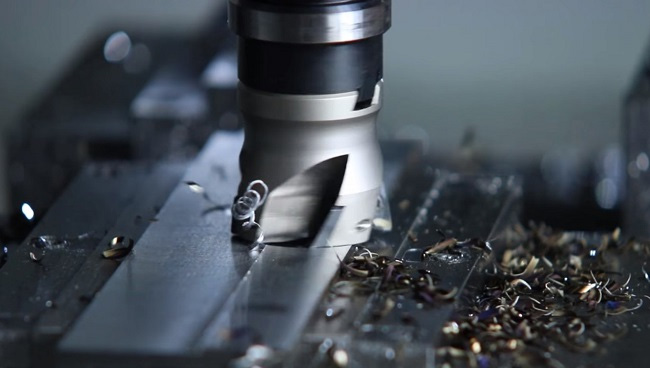

Các loại máy phay đứng phổ biến hiện nay
=> Xem thêm: Gia công cơ khí
5. Ưu điểm vượt trội của máy phay đứng
Máy phay đứng được đánh giá cao nhờ vào nhiều ưu điểm nổi bật:
– Dễ dàng quan sát và căn chỉnh: Nhờ thiết kế trục chính theo phương đứng, người vận hành có thể nhìn rõ quá trình cắt, thuận tiện trong việc hiệu chỉnh phôi và dao
– Tính linh hoạt cao: Có thể thực hiện nhiều nguyên công khác nhau như phay mặt, phay rãnh, khoan, doa, taro…
– Tiết kiệm không gian: So với máy phay ngang, máy phay đứng thường nhỏ gọn hơn, phù hợp với xưởng có diện tích hạn chế
– Chi phí đầu tư hợp lý: Đặc biệt với các dòng máy cơ hoặc bán tự động, chi phí thấp hơn so với máy CNC
6. Ứng dụng thực tế của máy phay đứng trong sản xuất
Máy phay đứng là thiết bị không thể thiếu trong nhiều lĩnh vực sản xuất cơ khí, từ gia công truyền thống đến công nghiệp hiện đại:
– Gia công khuôn mẫu: Máy phay đứng CNC được sử dụng nhiều trong chế tạo khuôn nhựa, khuôn dập với độ chính xác cao
– Sản xuất chi tiết máy: Phay các mặt bích, trục, rãnh then, rãnh dẫn hướng…
– Ngành chế tạo ô tô, hàng không: Gia công linh kiện động cơ, hệ thống truyền động, kết cấu khung máy
– Cơ sở đào tạo và nghiên cứu: Là thiết bị giảng dạy chính trong các trường nghề, trung tâm đào tạo kỹ thuật
– Gia công cá nhân và dịch vụ nhỏ: Với máy phay cơ hoặc máy Bridgeport có thể thực hiện gia công theo yêu cầu đơn chiếc, sửa chữa máy móc, chế tạo sản phẩm cơ khí nhỏ lẻ
Ứng dụng thực tế của máy phay đứng trong sản xuất
7. Kinh nghiệm lựa chọn máy phay đứng phù hợp
Tùy theo mục đích sử dụng, quy mô sản xuất và ngân sách đầu tư, người dùng nên cân nhắc một số yếu tố sau:
– Mục đích sử dụng: Nếu cần gia công chính xác, sản xuất hàng loạt thì nên chọn máy phay đứng CNC. Với nhu cầu đào tạo hoặc gia công đơn chiếc, máy cơ là lựa chọn hợp lý.
– Kích thước bàn máy: Phụ thuộc vào kích cỡ phôi thường gia công. Bàn máy lớn sẽ tiện lợi hơn cho thao tác gá đặt.
– Tốc độ trục chính và hành trình trục: Phù hợp với yêu cầu cắt gọt của từng loại vật liệu đảm bảo năng suất và độ bền dao.
– Khả năng mở rộng: Nên chọn máy có thiết kế linh hoạt, dễ dàng lắp thêm phụ kiện hoặc nâng cấp phần mềm điều khiển.
– Nguồn gốc và thương hiệu: Ưu tiên máy từ các thương hiệu uy tín như Makino, Okuma, Haas, Doosan hoặc máy phay đứng Đài Loan, Nhật Bản đã qua sử dụng nhưng còn tốt.
8. Bảo dưỡng và vận hành an toàn máy phay đứng
Máy phay đứng cần được bảo dưỡng định kỳ để đảm bảo tuổi thọ và độ chính xác khi vận hành:
– Vệ sinh sạch sẽ sau mỗi ca làm việc đặc biệt là trục chính, rãnh bàn máy và vùng dao cắt
– Kiểm tra mức dầu bôi trơn và hệ thống làm mát thường xuyên
– Siết chặt các chi tiết cố định như bàn máy, trục vít, tay quay trước khi khởi động
– Không thay dao hoặc điều chỉnh máy khi trục chính đang quay
– Trang bị đầy đủ bảo hộ lao động và huấn luyện cho người vận hành đặc biệt khi sử dụng máy CNC

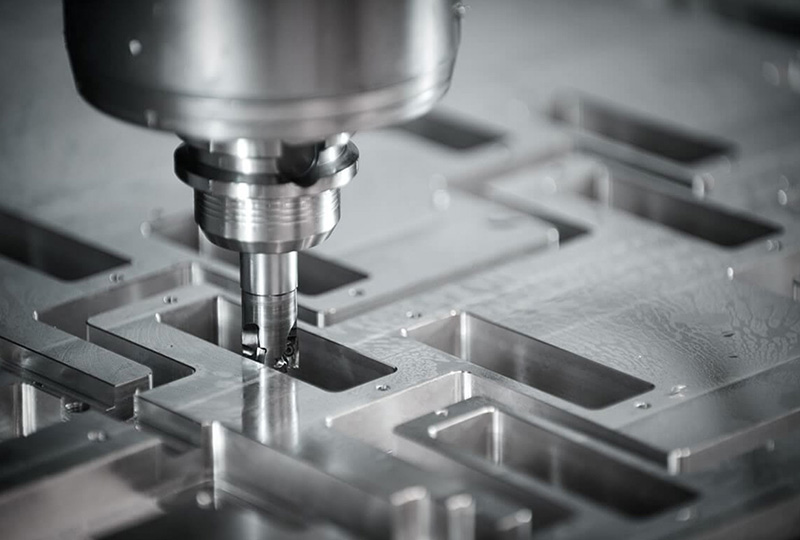

Bảo dưỡng và vận hành an toàn máy phay đứng
Qua bài viết này, bạn đã tìm hiểu chi tiết về máy phay đứng với đầy đủ thông tin từ cấu tạo, nguyên lý hoạt động cho đến những ứng dụng thực tiễn trong sản xuất. Máy phay đứng không chỉ là thiết bị cốt lõi trong cơ khí chế tạo mà còn là nền tảng để phát triển công nghệ gia công hiện đại. Việc hiểu rõ về loại máy này sẽ giúp bạn tối ưu hóa quy trình sản xuất, tiết kiệm chi phí và nâng cao chất lượng sản phẩm.
