So Sánh Máy Đo CMM Và Máy Quét 3D Trong Gia Công

Máy đo CMM và máy quét 3D đều là thiết bị đo kiểm hiện đại trong ngành cơ khí. Mỗi công nghệ có nguyên lý hoạt động, ưu điểm và phạm vi ứng dụng khác nhau. Hiểu rõ sự khác biệt sẽ giúp doanh nghiệp lựa chọn thiết bị phù hợp, nâng cao chất lượng sản phẩm và tối ưu chi phí đầu tư.

1. Máy đo CMM là gì?

Máy đo CMM là thiết bị đo tọa độ sử dụng đầu dò tiếp xúc để xác định kích thước của chi tiết. Thiết bị có khả năng đo chính xác các điểm theo ba trục X, Y và Z. Kết quả đo được sử dụng để kiểm tra độ chính xác của sản phẩm so với bản vẽ kỹ thuật.

Máy đo CMM thường được ứng dụng trong sản xuất khuôn mẫu, linh kiện ô tô, hàng không và cơ khí chính xác. Đây là lựa chọn phù hợp khi yêu cầu sai số rất nhỏ.

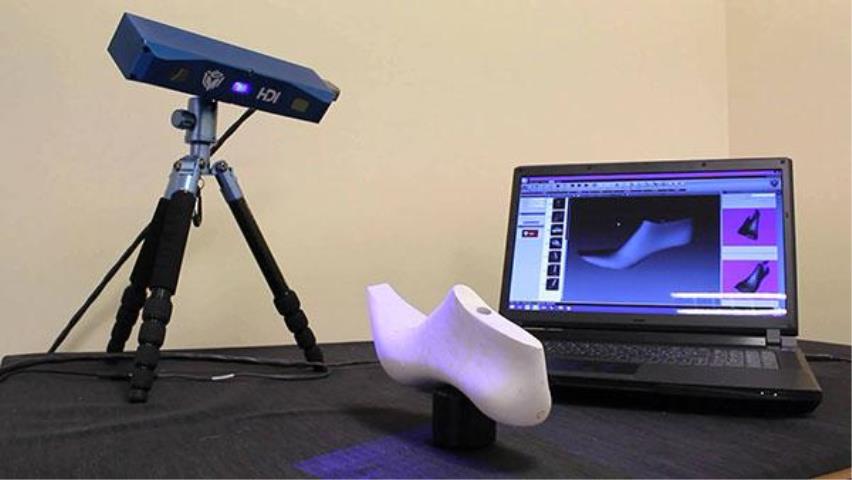

2. Máy quét 3D là gì?

Máy quét 3D là thiết bị sử dụng tia laser hoặc ánh sáng cấu trúc để thu thập dữ liệu bề mặt vật thể. Sau khi quét, phần mềm sẽ tạo mô hình 3D có độ chi tiết cao. Quá trình đo diễn ra nhanh và không cần tiếp xúc trực tiếp với sản phẩm.

Máy quét 3D phù hợp với thiết kế ngược, số hóa sản phẩm và kiểm tra các chi tiết có hình dạng phức tạp. Thiết bị được sử dụng rộng rãi trong cơ khí, sản xuất và nghiên cứu phát triển.

3. Bảng so sánh máy đo CMM và máy quét 3D

4. Ưu điểm và nhược điểm của máy đo CMM

Ưu điểm:

• Máy đo CMM có độ chính xác rất cao. Thiết bị đáp ứng tốt các yêu cầu đo kiểm trong cơ khí chính xác. Kết quả đo có tính ổn định và độ lặp lại cao.
• Máy có khả năng kiểm tra nhiều kích thước khác nhau trên cùng một chi tiết. Dữ liệu đo dễ dàng lưu trữ và xuất thành báo cáo. Điều này giúp nâng cao hiệu quả kiểm soát chất lượng.
• Ngoài ra, máy Đo CMM còn phù hợp với các tiêu chuẩn kiểm định nghiêm ngặt. Thiết bị được sử dụng rộng rãi trong ngành ô tô, hàng không và chế tạo khuôn mẫu.

Nhược điểm:

• Tốc độ đo của CMM thường chậm hơn các công nghệ quét 3D. Việc đo các chi tiết có hình dạng phức tạp cũng mất nhiều thời gian.
• Chi phí đầu tư và bảo trì thiết bị khá cao. Máy thường yêu cầu môi trường đo ổn định để bảo đảm độ chính xác. Người vận hành cũng cần được đào tạo chuyên môn.

5. Ưu điểm và nhược điểm của máy quét 3D

Ưu điểm:

• Máy quét 3D có tốc độ thu thập dữ liệu rất nhanh. Thiết bị có thể quét hàng triệu điểm chỉ trong thời gian ngắn. Điều này giúp rút ngắn đáng kể thời gian đo kiểm.
• Máy phù hợp với các chi tiết có hình dạng phức tạp. Dữ liệu quét dễ dàng chuyển sang phần mềm CAD/CAM để thiết kế hoặc phân tích. Đây là giải pháp hiệu quả cho thiết kế ngược và số hóa sản phẩm.
• Ngoài ra, máy quét 3D không cần tiếp xúc trực tiếp với vật thể. Bề mặt sản phẩm được bảo vệ tốt hơn trong quá trình đo.

Nhược điểm:

• Độ chính xác của máy quét phụ thuộc vào công nghệ và điều kiện quét. Một số bề mặt bóng hoặc phản quang cần xử lý trước khi đo.
• Dung lượng dữ liệu quét thường khá lớn. Quá trình xử lý mô hình cũng yêu cầu phần mềm và máy tính có cấu hình phù hợp.

6. Nên chọn máy đo CMM hay máy quét 3D?

Nếu doanh nghiệp cần kiểm tra kích thước với độ chính xác rất cao, máy đo CMM là lựa chọn phù hợp. Thiết bị đáp ứng tốt các yêu cầu kiểm định trong sản xuất chính xác.

Nếu mục tiêu là số hóa sản phẩm hoặc đo các bề mặt phức tạp, máy quét 3D sẽ mang lại hiệu quả cao hơn. Thiết bị giúp rút ngắn thời gian đo và hỗ trợ thiết kế ngược.

Trong nhiều nhà máy hiện đại, hai thiết bị được sử dụng kết hợp. Máy đo CMM đảm nhận đo kiểm chính xác, còn máy quét 3D hỗ trợ quét bề mặt và xây dựng mô hình 3D.

Xem thêm

Tổng hợp các vật liệu kim loiaj tấm phổ biến

Máy quét 3D công nghiệp là gì? Ứng dụng của máy quét 3D

Máy đo CMM và máy quét 3D đều có những ưu điểm riêng. Việc lựa chọn phụ thuộc vào yêu cầu về độ chính xác, tốc độ đo và mục đích sử dụng. Đầu tư đúng thiết bị sẽ giúp doanh nghiệp nâng cao chất lượng sản phẩm, tối ưu quy trình kiểm tra và tăng hiệu quả sản xuất.
