Quy trình sản xuất chế tạo khuôn mẫu trong gia công cơ khí

Trong ngành gia công cơ khí, việc chế tạo khuôn mẫu đóng vai trò quan trọng trong việc sản xuất các sản phẩm với độ chính xác và chất lượng cao. Khuôn mẫu không chỉ là công cụ thiết yếu trong quá trình sản xuất mà còn ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của sản phẩm cuối cùng. Trong bài viết này, chúng ta sẽ khám phá chi tiết từng bước trong quy trình sản xuất chế tạo khuôn mẫu để đảm bảo khuôn mẫu đạt tiêu chuẩn chất lượng cao nhất.

Chế tạo khuôn mẫu là một bước quan trọng trong gia công cơ khí, đóng vai trò then chốt trong việc tạo ra các sản phẩm với độ chính xác cao và chất lượng tốt. Quy trình sản xuất khuôn mẫu thường gồm nhiều bước từ thiết kế đến chế tạo, kiểm tra và hoàn thiện.

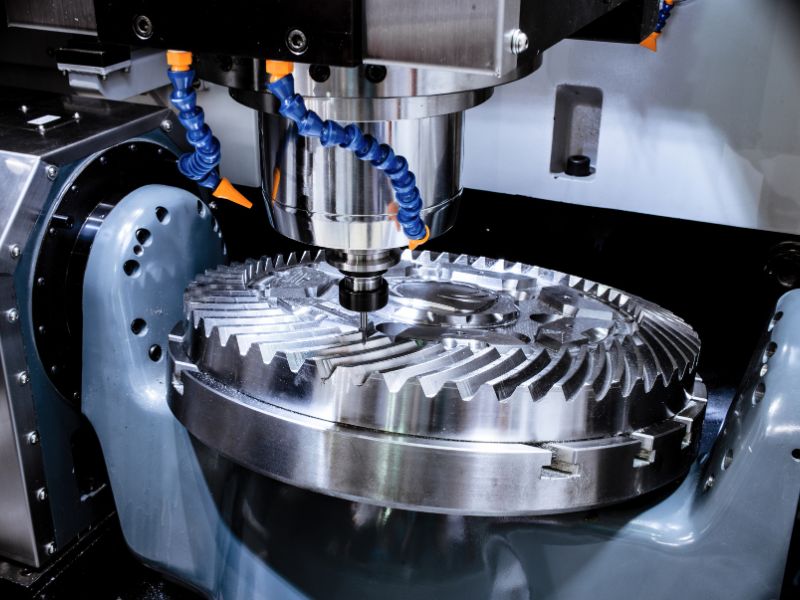

Quy trình sản xuất và chế tạo khuôn mẫu trong gia công cơ khí.

1, Giai đoạn thiết kế

Phân tích yêu cầu:

• Thu thập thông tin chi tiết về sản phẩm cần gia công, bao gồm bản vẽ thiết kế, thông số kỹ thuật, vật liệu, yêu cầu chất lượng,…
• Xác định phương pháp gia công phù hợp nhất dựa trên tính chất của sản phẩm và khả năng sản xuất của doanh nghiệp.
• Đánh giá tính khả thi của việc sản xuất sản phẩm bằng khuôn mẫu, bao gồm các yếu tố như độ phức tạp của hình dạng, độ chính xác kích thước, chi phí sản xuất,…

Thiết kế sơ bộ:

• Lập bản vẽ 2D chi tiết của các bộ phận chính của khuôn mẫu, bao gồm phần thân khuôn, lõi, lòng khuôn, hệ thống dẫn chảy nhựa, hệ thống đẩy sản phẩm, hệ thống làm mát,…
• Sử dụng các phần mềm CAD chuyên dụng như AutoCAD, SolidWorks, Inventor,… để tạo bản vẽ 3D của khuôn mẫu, giúp mô phỏng cấu trúc và hoạt động của khuôn một cách trực quan.

Phân tích và tối ưu hóa thiết kế:

• Sử dụng các phần mềm mô phỏng như Autodesk Moldflow, Ansys,… để phân tích dòng chảy nhựa trong khuôn, kiểm tra áp lực, nhiệt độ và ứng suất trong khuôn mẫu.
• Điều chỉnh thiết kế khuôn mẫu dựa trên kết quả phân tích, nhằm tối ưu hóa hiệu quả lưu thông nhựa, giảm thiểu khuyết tật sản phẩm và tăng tuổi thọ khuôn mẫu.
• Lập bảng danh mục các bộ phận của khuôn mẫu, bao gồm tên gọi, số lượng, vật liệu, kích thước, dung sai,… để phục vụ cho việc lập kế hoạch gia công và sản xuất.

2, Giai đoạn gia công

Chuẩn bị vật liệu:

• Lựa chọn vật liệu phù hợp cho các bộ phận khác nhau của khuôn mẫu dựa trên các yếu tố như độ bền, độ cứng, khả năng chịu nhiệt, chống mài mòn, tính dẫn điện,…
• Cắt, gọt, phay, bào,… vật liệu thành các phôi có kích thước phù hợp với yêu cầu gia công của từng bộ phận.
• Kiểm tra chất lượng vật liệu và phôi trước khi gia công để đảm bảo đáp ứng các tiêu chuẩn kỹ thuật.

Gia công thô:

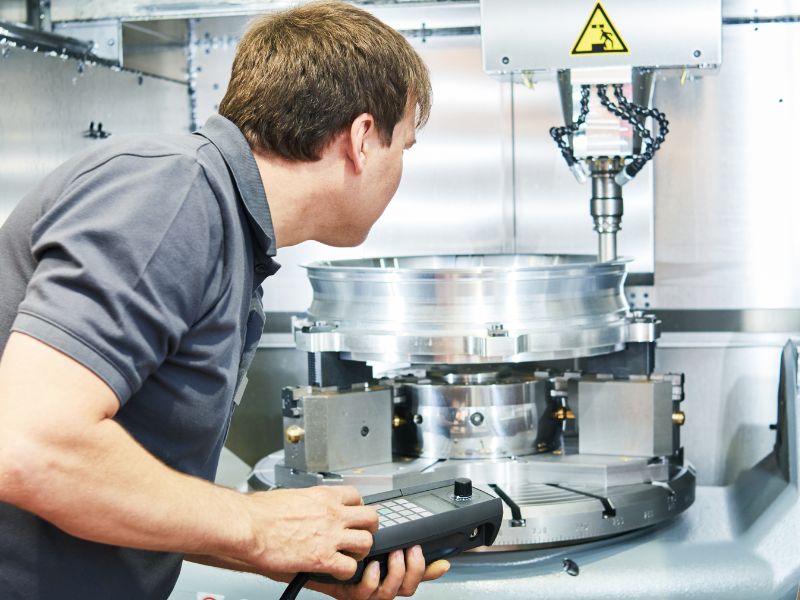

• Sử dụng các phương pháp gia công cơ bản như cắt gọt, phay, bào, tiện,… để tạo hình các bộ phận chính của khuôn mẫu theo bản vẽ thiết kế.
• Đảm bảo độ chính xác kích thước và dung sai cho phép của từng bộ phận.
• Xử lý bề mặt các bộ phận sau khi gia công thô để loại bỏ các ba via, gờ, mối hàn,…

Gia công tinh:

• Sử dụng các phương pháp gia công chính xác cao như mài, doa, là, EDM,… để đạt được độ chính xác kích thước và độ nhám bề mặt theo yêu cầu.
• Đặc biệt chú ý đến các bề mặt tiếp xúc trực tiếp với sản phẩm, đảm bảo độ nhẵn bóng và không có khuyết tật để tránh ảnh hưởng đến chất lượng sản phẩm.
• Kiểm tra chất lượng gia công sau mỗi bước để đảm bảo đáp ứng các tiêu chuẩn kỹ thuật.

Xử lý nhiệt:

• Áp dụng các quy trình xử lý nhiệt phù hợp với vật liệu của từng bộ phận khuôn mẫu để tăng độ cứng, độ bền và khả năng chịu tải.
• Ví dụ: đối với thép, có thể áp dụng quy trình ủ, tôi, ram, tôi cảm ứng,…
• Kiểm tra độ cứng và các tính chất cơ lý của vật liệu sau khi xử lý nhiệt để đảm bảo đáp ứng yêu cầu kỹ thuật.

3, Giai đoạn lắp ráp và thử khuôn

Lắp ráp các bộ phận:

• Lắp ráp các bộ phận của khuôn mẫu theo bản vẽ thiết kế, đảm bảo độ chính xác và khớp nối chặt chẽ.
• Sử dụng các dụng cụ chuyên dụng để lắp ráp và điều chỉnh các bộ phận, đảm bảo độ đồng tâm, độ vuông góc và độ hở hợp lý.
• Kiểm tra độ kín khít của khuôn mẫu bằng cách đổ nước hoặc dung dịch thử vào lòng khuôn.

Kiểm tra và điều chỉnh (tiếp theo):

• Kiểm tra độ vuông góc, độ phẳng của các bề mặt tiếp xúc của khuôn mẫu.
• Sử dụng các thiết bị đo lường chính xác như thước đo, đồng hồ đo độ phẳng, máy đo 3D,… để đảm bảo độ chính xác của các kích thước.
• Điều chỉnh các bộ phận nếu cần thiết để đạt được độ chính xác và khớp nối hoàn hảo.

Thử khuôn:

• Lắp đặt khuôn mẫu lên máy ép nhựa hoặc máy đúc.
• Tiến hành thử khuôn với vật liệu nhựa phù hợp.
• Kiểm tra chất lượng sản phẩm thử khuôn, bao gồm hình dạng, kích thước, độ bóng, độ co ngót, khuyết tật,…
• Điều chỉnh khuôn mẫu nếu có lỗi để đạt được sản phẩm chất lượng theo yêu cầu.

4, Giai đoạn hoàn thiện và bàn giao

Vệ sinh và bảo quản:

• Vệ sinh sạch khuôn mẫu bằng dung dịch tẩy rửa chuyên dụng, loại bỏ bụi bẩn, dầu mỡ và các chất bẩn khác.
• Bôi trơn các bộ phận chuyển động của khuôn mẫu bằng dầu mỡ hoặc chất bôi trơn phù hợp.
• Bảo quản khuôn mẫu ở môi trường khô ráo, thoáng mát, tránh va đập và tác động của môi trường.

Kiểm tra chất lượng sản phẩm:

• Kiểm tra chất lượng sản phẩm sản xuất hàng loạt, đảm bảo đáp ứng các yêu cầu kỹ thuật và tiêu chuẩn chất lượng.
• Lập hồ sơ kiểm tra chất lượng sản phẩm, ghi chép các thông số kỹ thuật và kết quả kiểm tra.

Bàn giao khuôn mẫu:

• Bàn giao khuôn mẫu cho khách hàng kèm theo hướng dẫn sử dụng, bảo quản và bảo trì.
• Cung cấp các tài liệu kỹ thuật liên quan đến khuôn mẫu, bao gồm bản vẽ thiết kế, bảng danh mục các bộ phận, quy trình xử lý nhiệt,…

Lưu ý:

• Quy trình sản xuất chế tạo khuôn mẫu có thể thay đổi tùy theo yêu cầu cụ thể của sản phẩm, vật liệu sử dụng và công nghệ gia công.
• Cần sử dụng các thiết bị và dụng cụ gia công chính xác cao để đảm bảo độ chính xác và chất lượng của khuôn mẫu.
• Kỹ thuật viên tham gia sản xuất khuôn mẫu cần có chuyên môn cao, am hiểu về thiết kế, gia công và xử lý nhiệt.
• Doanh nghiệp cần có hệ thống quản lý chất lượng hiệu quả để kiểm soát chất lượng sản phẩm và khuôn mẫu.
