Quy trình gia công tiện cơ khí – Các bước thực hiện chi tiết
Gia công tiện cơ khí là một trong những phương pháp gia công cơ khí phổ biến nhất trong sản xuất các chi tiết kim loại có độ chính xác cao, đặc biệt là các chi tiết có hình dạng tròn hoặc đối xứng. Quá trình gia công này được thực hiện chủ yếu bằng máy tiện, với mục đích tạo ra các chi tiết như trục, vòng bi, bánh răng, bu lông, ốc vít, v.v. Quy trình gia công tiện cơ khí yêu cầu sự phối hợp giữa các yếu tố kỹ thuật như máy móc, dụng cụ cắt, vật liệu và các thông số kỹ thuật để đảm bảo chất lượng sản phẩm. Trong bài viết này, cùng COSMOVINA khám phá quy trình gia công tiện cơ khí và các bước thực hiện chi tiết.
1. Gia công tiện là gì ?
Gia công tiện là một phương pháp cắt gọt trong đó chi tiết gia công được quay và được cắt bởi một dao cắt. Quá trình này chủ yếu sử dụng máy tiện để gia công các chi tiết có hình dáng tròn, đối xứng quanh trục quay. Gia công tiện có thể được thực hiện trên nhiều loại vật liệu khác nhau, bao gồm kim loại như thép, đồng, nhôm, hợp kim, inox, và cả các vật liệu phi kim như nhựa, cao su và gỗ.
Máy tiện có thể được chia thành nhiều loại, bao gồm máy tiện cơ và máy tiện CNC (điều khiển số), tùy thuộc vào yêu cầu về độ chính xác và năng suất. Trong khi máy tiện cơ có thể gia công bằng tay hoặc tự động với mức độ điều khiển hạn chế, máy tiện CNC sử dụng các chương trình điều khiển số để gia công với độ chính xác cao và tốc độ nhanh hơn rất nhiều.

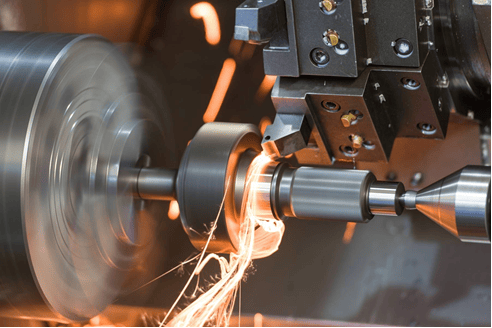

Gia công tiện là gì ?
=> Xem thêm: Gia công cơ khí
2. Các bước trong quy trình gia công tiện
Quy trình gia công tiện cơ khí gồm nhiều bước khác nhau, từ chuẩn bị ban đầu đến kiểm tra và hoàn thiện sản phẩm. Dưới đây là các bước chi tiết trong quy trình gia công tiện cơ khí:
Bước 1: Chuẩn bị máy móc và dụng cụ
Trước khi bắt đầu gia công, công nhân cần kiểm tra và chuẩn bị đầy đủ các yếu tố sau:
– Máy tiện: Máy tiện cần được kiểm tra kỹ lưỡng về tình trạng hoạt động, các bộ phận như trục quay, bộ phận cắt, hệ thống điều khiển, và hệ thống làm mát. Máy tiện có thể là máy tiện cơ, máy tiện CNC (máy tiện điều khiển số) tùy thuộc vào yêu cầu sản xuất.
– Dụng cụ cắt: Các dụng cụ cắt như dao tiện, mũi khoan, dao vát, dao tiện ren cần được chọn lựa sao cho phù hợp với vật liệu gia công và yêu cầu của sản phẩm. Dụng cụ cắt cần được kiểm tra độ sắc bén, tình trạng mài mòn và khả năng cắt chính xác.
– Vật liệu gia công: Chọn vật liệu phù hợp với yêu cầu sản phẩm, ví dụ như thép, nhôm, đồng, inox, hợp kim, v.v. Vật liệu cũng cần được kiểm tra về kích thước và hình dạng để đảm bảo tính khả thi trong quá trình gia công.
Bước 2: Tiến hành gá đặt chi tiết lên máy tiện
Sau khi chuẩn bị máy móc và dụng cụ, bước tiếp theo là gá đặt chi tiết lên máy tiện. Quá trình này cần phải chính xác để đảm bảo rằng chi tiết được cố định chắc chắn, không bị di chuyển trong quá trình gia công.
– Giá đặt chi tiết: Chi tiết gia công thường được cố định vào mâm cặp hoặc chấu cặp của máy tiện. Việc gá đặt cần phải đúng theo các tiêu chuẩn kỹ thuật để đảm bảo chi tiết không bị sai lệch trong quá trình gia công. Các chấu cặp phải được vặn chặt và cố định, đồng thời đảm bảo không gây vênh lệch hoặc biến dạng chi tiết.
– Kiểm tra vị trí: Sau khi gá đặt, cần kiểm tra vị trí của chi tiết so với trục quay của máy tiện. Các phép đo này thường được thực hiện bằng thước cặp, đồng hồ đo độ chính xác hoặc các thiết bị đo lường chuyên dụng để đảm bảo chi tiết không bị lệch và có độ chính xác cao.
Bước 3: Thiết lập các thông số gia công
Để gia công hiệu quả, các thông số gia công cần được thiết lập một cách chính xác, bao gồm:
– Tốc độ cắt (v): Tốc độ cắt ảnh hưởng trực tiếp đến năng suất và chất lượng gia công. Tốc độ này cần được điều chỉnh phù hợp với vật liệu gia công và dụng cụ cắt. Tốc độ cắt quá cao hoặc quá thấp đều có thể gây ảnh hưởng đến độ bền của dụng cụ cắt và chất lượng sản phẩm.
– Lượng ăn dao (a): Lượng ăn dao là độ sâu của lớp vật liệu bị cắt trong mỗi lần gia công. Lượng ăn dao phải được điều chỉnh sao cho phù hợp với từng loại vật liệu và yêu cầu kỹ thuật.
– Tốc độ quay trục (n): Tốc độ quay của trục chi tiết cần phải phù hợp với loại máy và loại vật liệu để đảm bảo cắt chính xác và mượt mà.
– Lượng tiến dao (f): Lượng tiến dao là khoảng cách mà dao cắt tiến vào mỗi vòng quay của chi tiết. Thông số này cũng cần được điều chỉnh sao cho phù hợp với yêu cầu gia công.
Các bước trong quy trình gia công tiện
Bước 4: Gia công các bước tiện cơ bản
Tùy vào yêu cầu của chi tiết và sản phẩm, quá trình gia công tiện sẽ bao gồm các bước như:
– Tiện tròn ngoài: Đây là bước gia công phổ biến nhất, trong đó dao tiện được di chuyển theo chiều dài của chi tiết để tạo ra bề mặt tròn ngoài. Quá trình này thường được áp dụng để tạo ra các chi tiết có hình dạng đối xứng, chẳng hạn như trục, trục khuỷu, v.v.
– Tiện tròn trong: Quá trình tiện tròn trong được thực hiện khi cần gia công các chi tiết có lỗ bên trong. Dao tiện sẽ được đưa vào bên trong chi tiết để tạo ra lỗ có kích thước và hình dạng chính xác.
– Tiện ren: Tiện ren được thực hiện bằng cách sử dụng một dao tiện đặc biệt để cắt ren trên bề mặt trục, tạo ra các chi tiết như bulông, đai ốc, v.v. Quá trình này yêu cầu kỹ thuật viên có kinh nghiệm để đảm bảo độ chính xác cao.
– Tiện vát mép: Đây là bước gia công để tạo các cạnh vát trên bề mặt chi tiết, giúp tạo hình dáng thẩm mỹ và thuận tiện trong quá trình lắp ráp.
– Khoan lỗ: Nếu chi tiết cần có lỗ, quá trình khoan lỗ sẽ được thực hiện trong quá trình gia công tiện. Máy tiện có thể được sử dụng để khoan các lỗ với độ chính xác cao.
Bước 5: Kiểm tra và gia công hoàn thiện
Sau khi hoàn tất quá trình gia công, chi tiết cần được kiểm tra để đảm bảo kích thước, hình dạng và chất lượng bề mặt đáp ứng yêu cầu kỹ thuật.
– Kiểm tra kích thước: Kích thước của chi tiết được đo bằng các dụng cụ đo lường chuyên dụng như thước cặp, đồng hồ đo độ chính xác, máy đo 3D hoặc máy đo tọa độ. Việc kiểm tra kích thước đảm bảo rằng sản phẩm gia công đạt yêu cầu về độ chính xác.
– Kiểm tra chất lượng bề mặt: Bề mặt chi tiết cần được kiểm tra để đảm bảo không có vết nứt, trầy xước hay sự không đồng đều. Trong một số trường hợp, chi tiết có thể cần phải gia công mài để đạt được độ nhẵn bóng.
– Kiểm tra độ chính xác: Cuối cùng, tất cả các thông số của chi tiết, từ kích thước đến độ chính xác bề mặt, cần được kiểm tra kỹ lưỡng.
Bước 6: Hoàn thiện và đóng gói
Sau khi hoàn thành tất cả các bước gia công, chi tiết được làm sạch, loại bỏ phôi thừa, dầu mỡ và các tạp chất khác. Sau đó, chi tiết sẽ được đóng gói và vận chuyển đến bộ phận lắp ráp hoặc khách hàng.
Các bước trong quy trình gia công tiện
3. Những yếu tố ảnh hưởng đến chất lượng gia công tiện
Trong quá trình gia công tiện, nhiều yếu tố có thể ảnh hưởng đến chất lượng sản phẩm. Dưới đây là một số yếu tố quan trọng:
– Chất lượng dụng cụ cắt: Dụng cụ cắt sắc bén và chất lượng cao sẽ giúp quá trình gia công mượt mà, giảm ma sát và đảm bảo độ chính xác của chi tiết.
– Tốc độ cắt và tiến dao: Tốc độ cắt và tiến dao phải được điều chỉnh hợp lý để giảm thiểu rung động, mài mòn dụng cụ và tăng độ chính xác của sản phẩm.
– Vật liệu gia công: Vật liệu có tính chất cứng hay mềm sẽ ảnh hưởng đến khả năng cắt và độ bền của dụng cụ. Cần chọn vật liệu phù hợp với công nghệ gia công để đảm bảo hiệu suất cao.
– Điều kiện làm mát: Hệ thống làm mát giúp giảm nhiệt độ khi gia công, từ đó bảo vệ dụng cụ cắt và đảm bảo bề mặt sản phẩm mịn màng.
Những yếu tố ảnh hưởng đến chất lượng gia công tiện
XEM THÊM:
Ưu nhược điểm của phay đối xứng và phay không đối xứng
Các phương pháp gia công phay phổ biến trong cơ khí chính xác
Ngành gia công cơ khí tại việt nam – tiềm năng và cơ hội phát triển
Quy trình gia công tiện cơ khí là một phần quan trọng trong sản xuất các chi tiết cơ khí chính xác. Việc hiểu rõ các bước trong quy trình và các yếu tố ảnh hưởng đến chất lượng gia công sẽ giúp nâng cao hiệu quả sản xuất và đảm bảo sản phẩm đạt yêu cầu kỹ thuật cao nhất. Để đạt được kết quả gia công tối ưu, các kỹ thuật viên cần nắm vững các kiến thức về máy móc, dụng cụ cắt, vật liệu và các thông số kỹ thuật để có thể điều chỉnh quá trình gia công một cách chính xác và hiệu quả.
