Máy phay ngang là gì? Ưu điểm nổi bật trong gia công kim loại
Trong ngành cơ khí chính xác, máy phay là một trong những thiết bị gia công phổ biến và không thể thiếu. Dựa trên hướng trục chính, máy phay được chia thành nhiều loại trong đó máy phay ngang là dòng máy chuyên dụng được đánh giá cao về khả năng cắt gọt đặc biệt phù hợp với các chi tiết có tiết diện lớn và yêu cầu phay mặt phẳng
Vậy máy phay ngang là gì? Cấu tạo và nguyên lý hoạt động của máy ra sao? Tại sao nó lại được ưa chuộng trong gia công kim loại? Bài viết dưới đây, Cosmovina sẽ giúp bạn hiểu rõ hơn về dòng máy này và những ưu điểm nổi bật của nó
1. Máy phay ngang là gì ?
Máy phay ngang là loại máy phay có trục chính nằm theo phương ngang, song song với mặt bàn máy. Với đặc điểm cấu tạo như vậy, máy được sử dụng chủ yếu để gia công các mặt phẳng, mặt bậc, rãnh hoặc các chi tiết có hình dạng đặc biệt cần loại bỏ vật liệu theo chiều ngang. Khác với máy phay đứng (trục chính thẳng đứng), máy phay ngang có khả năng gá lắp dao phay trụ, dao phay mặt đầu hoặc các loại dao phay đặc biệt để thực hiện các nguyên công gia công liên tục, có độ chính xác và độ cứng vững cao
Trong quá trình làm việc, phôi được gá cố định trên bàn máy, còn dao phay chuyển động quay tròn kết hợp với chuyển động tịnh tiến của bàn máy theo các trục X, Y, Z để tạo ra hình dạng mong muốn. Chính nhờ thiết kế trục chính ngang, máy có thể gia công nhanh chóng các chi tiết lớn, nặng và yêu cầu lực cắt mạnh mà không gây biến dạng hay rung động lớn
2. Đặc điểm cấu tạo cơ bản của máy phay ngang
Cấu tạo của máy phay ngang có nhiều điểm tương đồng với các loại máy phay thông thường, tuy nhiên có một số điểm khác biệt quan trọng liên quan đến kết cấu trục chính và cách bố trí dao phay. Một số bộ phận cơ bản bao gồm:
– Thân máy: Là kết cấu chịu lực chính, đỡ toàn bộ hệ thống truyền động, trục chính và bàn máy. Thân máy thường được đúc bằng gang xám để đảm bảo độ cứng vững, giảm rung động khi cắt gọt
– Trục chính nằm ngang: Đây là điểm đặc trưng nhất của máy phay ngang. Trục này quay và giữ dao phay, đồng thời truyền động thông qua hệ thống bánh răng hoặc dây đai từ động cơ chính. Trục có thể được điều chỉnh tốc độ phù hợp với từng loại vật liệu và yêu cầu gia công
– Bàn máy (bàn trượt): Thường gồm ba trục chuyển động (X – dọc, Y – ngang, Z – lên xuống). Bàn máy có thể di chuyển để đưa phôi tiếp xúc với dao theo từng chiều nhằm thực hiện nguyên công cắt gọt
– Động cơ chính và truyền động: Truyền chuyển động quay cho trục chính. Có thể là hệ thống bánh răng, dây đai hoặc hộp số, tùy vào dòng máy
– Bệ gá dao phay: Nơi gá lắp các loại dao phay trụ, dao phay mặt đầu hoặc dao đặc biệt theo hướng ngang, có thể điều chỉnh để phù hợp với từng yêu cầu cụ thể
– Hệ thống làm mát và bôi trơn: Giúp làm mát dao, phôi và tăng tuổi thọ cho các chi tiết máy khi làm việc lâu dài
Đặc điểm cấu tạo cơ bản
=> Xem thêm: Gia công cơ khí
3. Nguyên lý hoạt động của máy phay ngang
Nguyên lý hoạt động của máy phay ngang tương đối đơn giản nhưng hiệu quả. Khi khởi động máy, động cơ chính truyền chuyển động quay cho trục chính nằm ngang. Trên trục chính sẽ gá dao phay phù hợp với nguyên công. Bàn máy lúc này được điều khiển di chuyển theo phương dọc, ngang hoặc lên xuống tùy theo hình dáng của chi tiết cần gia công
Dao phay quay tròn với tốc độ cao, kết hợp với chuyển động tịnh tiến của phôi sẽ tạo ra quá trình cắt gọt. Mỗi răng cắt trên dao sẽ lần lượt lấy đi một phần vật liệu khỏi bề mặt phôi. Với thiết kế trục chính cứng vững và chiều dài dao lớn, máy có thể thực hiện nguyên công cắt sâu, tốc độ cao mà vẫn đảm bảo độ chính xác
4. Ưu điểm nổi bật của máy phay ngang trong gia công kim loại
Máy phay ngang sở hữu nhiều ưu điểm vượt trội khiến nó được sử dụng rộng rãi trong các nhà máy cơ khí đặc biệt là khi cần gia công các chi tiết lớn, cứng và yêu cầu độ ổn định cao:
– Khả năng cắt gọt mạnh mẽ và ổn định: Nhờ thiết kế trục chính nằm ngang cùng dao phay có độ cứng cao, máy phay ngang có thể thực hiện các nguyên công gia công nặng như phay thô, phay mặt rộng mà không gây rung động, từ đó đảm bảo độ chính xác và độ bóng bề mặt
– Tốc độ gia công cao, tiết kiệm thời gian: Với khả năng sử dụng các loại dao phay trụ có nhiều lưỡi cắt và kết cấu dao lớn, máy cho phép cắt lượng vật liệu lớn trong thời gian ngắn, đặc biệt hiệu quả trong sản xuất hàng loạt
– Gia công chi tiết có tiết diện lớn: Máy phù hợp với các chi tiết như bản mã, tấm thép, thân máy cơ khí, khung máy công nghiệp nhờ bàn máy rộng và dao cắt dài
– Linh hoạt trong sử dụng dao và gá đặt: Máy có thể thay đổi nhiều loại dao phay phù hợp với nhiều dạng nguyên công khác nhau như phay rãnh, phay bậc, phay nghiêng hay phay định hình
– Khả năng nâng cấp tự động hóa: Nhiều dòng máy phay ngang hiện đại có thể tích hợp CNC, servo, bàn xoay tự động để đáp ứng yêu cầu gia công chính xác và sản xuất theo chuỗi tự động
Ưu điểm nổi bật của máy phay ngang trong gia công kim loại
5. Các ứng dụng điển hình của máy phay ngang
Nhờ những ưu điểm nổi bật trên, máy phay ngang được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất và chế tạo cơ khí:
– Gia công bề mặt phẳng trên chi tiết lớn như thân máy, bệ đỡ, bản mã, khung thép
– Tạo rãnh then, rãnh vuông, rãnh bán nguyệt cho trục, bánh răng hoặc chi tiết truyền động
– Gia công thô chi tiết đúc để chuẩn bị cho nguyên công tinh tiếp theo
– Sử dụng trong sản xuất khuôn mẫu, chế tạo kết cấu thép, công nghiệp đóng tàu, gia công thiết bị máy móc hạng nặng
– Trong dây chuyền sản xuất công nghiệp, máy còn được tích hợp thành các cell tự động nhằm tăng năng suất và giảm nhân công vận hành
6. Lưu ý khi vận hành và bảo dưỡng máy phay ngang
Để đảm bảo máy vận hành ổn định, độ chính xác cao và tuổi thọ lâu dài cần lưu ý những điểm sau:
– Vận hành đúng quy trình: Người sử dụng cần được đào tạo về nguyên lý hoạt động, biết cách chọn tốc độ quay, bước tiến phù hợp với từng loại vật liệu và nguyên công cụ thể
– Kiểm tra độ gá chắc chắn: Trước khi vận hành cần kiểm tra độ gá phôi và dao để tránh hiện tượng rung, lệch tâm làm ảnh hưởng đến chất lượng cắt
– Bảo trì định kỳ: Vệ sinh máy thường xuyên, bôi trơn các bộ phận chuyển động, kiểm tra hệ thống điện, làm mát và thay dầu định kỳ để tăng tuổi thọ thiết bị
– Không vận hành quá tải: Tránh cắt quá sâu hoặc quá nhanh trong một lần gia công, dễ làm cháy dao, lệch trục và mòn nhanh các cơ cấu chuyển động
– Trang bị thiết bị bảo hộ khi vận hành: Luôn đeo kính, găng tay, khẩu trang và giữ khoảng cách an toàn với dao quay để tránh tai nạn lao động

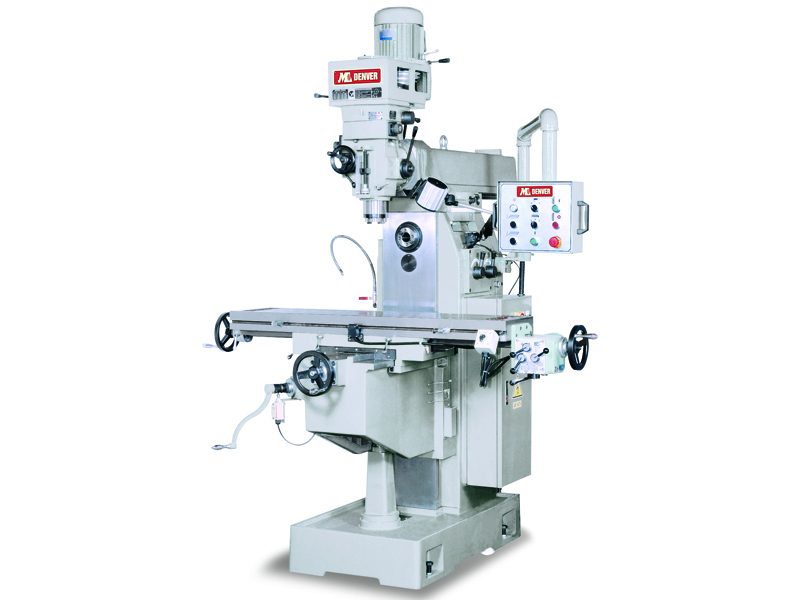

Lưu ý khi vận hành và bảo dưỡng máy phay ngang
7. Các dòng máy phay ngang phổ biến hiện nay
Hiện nay, trên thị trường có rất nhiều dòng máy phay ngang với công suất và tính năng khác nhau từ máy cơ thông thường cho tới máy CNC hiện đại. Một số dòng tiêu biểu bao gồm:
– Máy phay ngang vạn năng: Có thể điều chỉnh trục chính và bàn máy linh hoạt, thích hợp cho gia công đa dạng
– Máy phay ngang CNC: Điều khiển hoàn toàn bằng lập trình, cho phép gia công chính xác cao, lặp lại và tự động hóa quy trình sản xuất
– Máy phay ngang dạng bàn dài (long-bed horizontal milling machine): Chuyên dùng cho các chi tiết có chiều dài lớn, thường thấy trong ngành sản xuất khuôn dập hoặc kết cấu thép
– Máy phay ngang công suất lớn: Dùng trong các nhà máy sản xuất thiết bị nặng, khả năng phay sâu và nhanh, phục vụ sản xuất quy mô công nghiệp

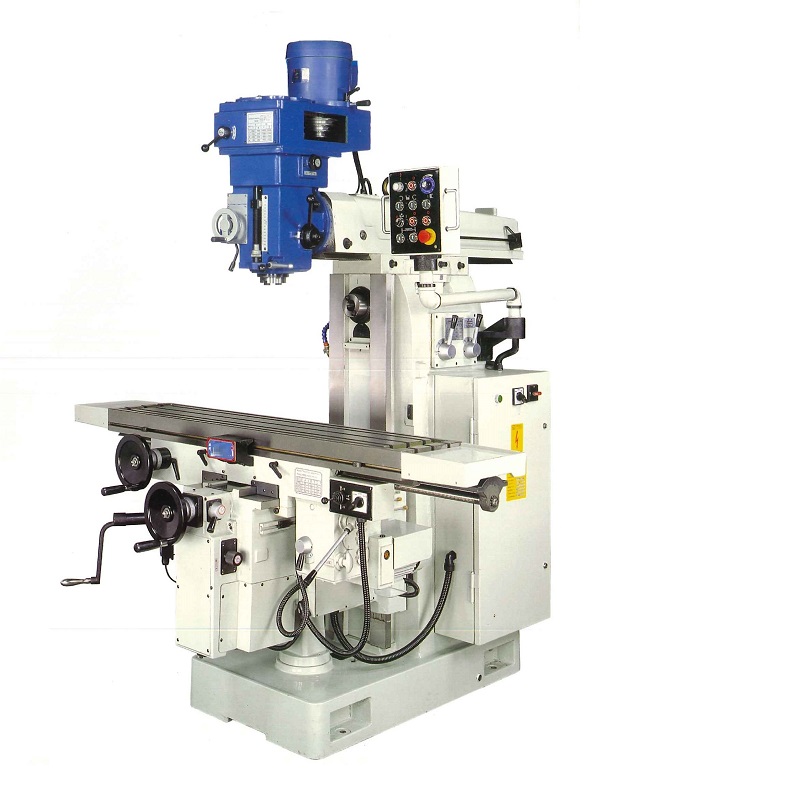

Các dòng máy phay ngang phổ biến hiện nay
Máy phay ngang là thiết bị gia công cơ khí chuyên dụng, đóng vai trò quan trọng trong quá trình tạo hình và hoàn thiện bề mặt kim loại. Với khả năng gia công mạnh mẽ, độ cứng vững cao và hiệu suất làm việc ổn định, dòng máy này ngày càng được ưa chuộng trong các xưởng sản xuất hiện đại. Nếu bạn đang tìm giải pháp phay chi tiết lớn, đòi hỏi độ chính xác và độ ổn định cao, máy phay ngang chắc chắn là lựa chọn đáng đầu tư.
