Máy phay CNC 5 trục công nghệ hiện đại giúp gia công chi tiết phức tạp

Sự phát triển mạnh mẽ của ngành cơ khí chính xác trong những thập kỷ gần đây đã đặt ra yêu cầu ngày càng cao đối với thiết bị và công nghệ gia công. Những chi tiết cơ khí có hình dạng phức tạp, đòi hỏi độ chính xác cao, bề mặt mịn và thời gian gia công nhanh chóng đang trở nên phổ biến hơn trong các lĩnh vực.

Để đáp ứng những tiêu chí ngày càng khắt khe này, công nghệ máy phay CNC 5 trục đã ra đời như một giải pháp toàn diện mở ra bước ngoặt lớn trong kỹ thuật gia công hiện đại. Trong bài viết này, Cosmovina sẽ chia sẻ cho bạn chi tiết về máy phay CNC 5 trục nhé!!!

1. Máy phay CNC 5 trục là gì ?

Máy phay CNC 5 trục là loại máy gia công điều khiển số cho phép đầu dao hoặc bàn máy di chuyển đồng thời theo năm phương khác nhau trong không gian. Trong đó, ba trục cơ bản X, Y và Z giống như các máy phay truyền thống cho phép dao cụ di chuyển lên xuống, sang trái phải và tiến lùi. Hai trục còn lại là các trục xoay thường là trục A (xoay quanh X) và trục B hoặc C (xoay quanh Y hoặc Z) cho phép quay hoặc nghiêng chi tiết trong quá trình gia công.

Chính sự kết hợp của năm trục chuyển động đồng thời này tạo nên khả năng tiếp cận chi tiết từ nhiều góc độ từ đó mở rộng phạm vi gia công, giảm số lần giá đặt và cải thiện độ chính xác tổng thể của sản phẩm. Với máy phay 5 trục, người vận hành có thể thực hiện những đường chạy dao phức tạp mà máy 3 trục không thể thực hiện được nhất là khi cần gia công các bề mặt cong, lỗ nghiêng hoặc các rãnh sâu bên trong chi tiết.

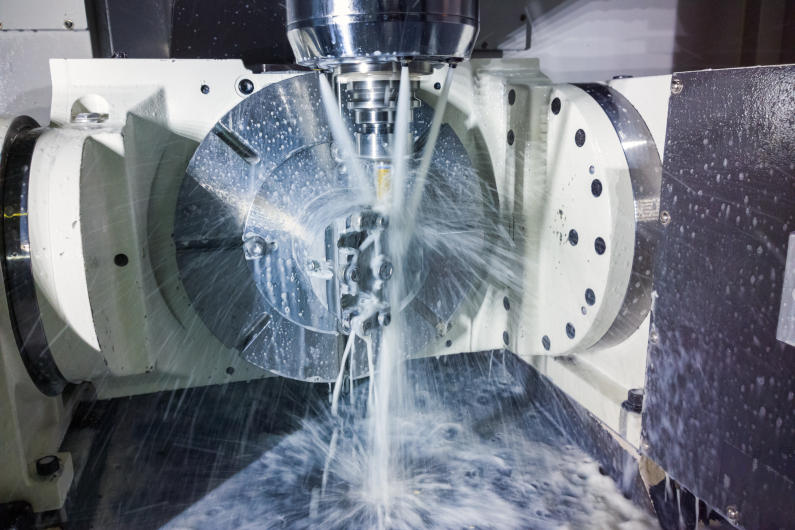

Máy phay CNC 5 trục là gì ?

2. Cấu tạo và cách vận hành cơ bản

Một máy phay CNC 5 trục tiêu chuẩn thường bao gồm các thành phần chính như:

– Khung máy với độ cứng cao đảm bảo khả năng chịu tải và hạn chế rung động trong quá trình gia công.

– Trục chính (spindle), nơi gắn dao cắt có thể quay với tốc độ rất cao để phù hợp với nhiều loại vật liệu và yêu cầu gia công khác nhau.

– Bàn máy có khả năng xoay hoặc nghiêng tùy theo thiết kế máy (loại xoay bàn hoặc xoay đầu).

– Hệ thống điều khiển CNC được lập trình bằng phần mềm chuyên dụng như CAM (Computer Aided Manufacturing) nơi người lập trình thiết kế đường chạy dao phù hợp với chi tiết cần gia công.

– Hệ thống thay dao tự động và hệ thống làm mát để hỗ trợ quá trình gia công liên tục và chính xác.

Trong quá trình vận hành, máy nhận tín hiệu điều khiển từ chương trình CAM đã lập trình sẵn. Dựa trên mô hình 3D của chi tiết và chiến lược gia công được tối ưu, máy sẽ điều phối chuyển động của từng trục để tạo ra hình dạng chi tiết đúng theo thiết kế đồng thời đảm bảo hiệu quả về thời gian và chất lượng bề mặt.

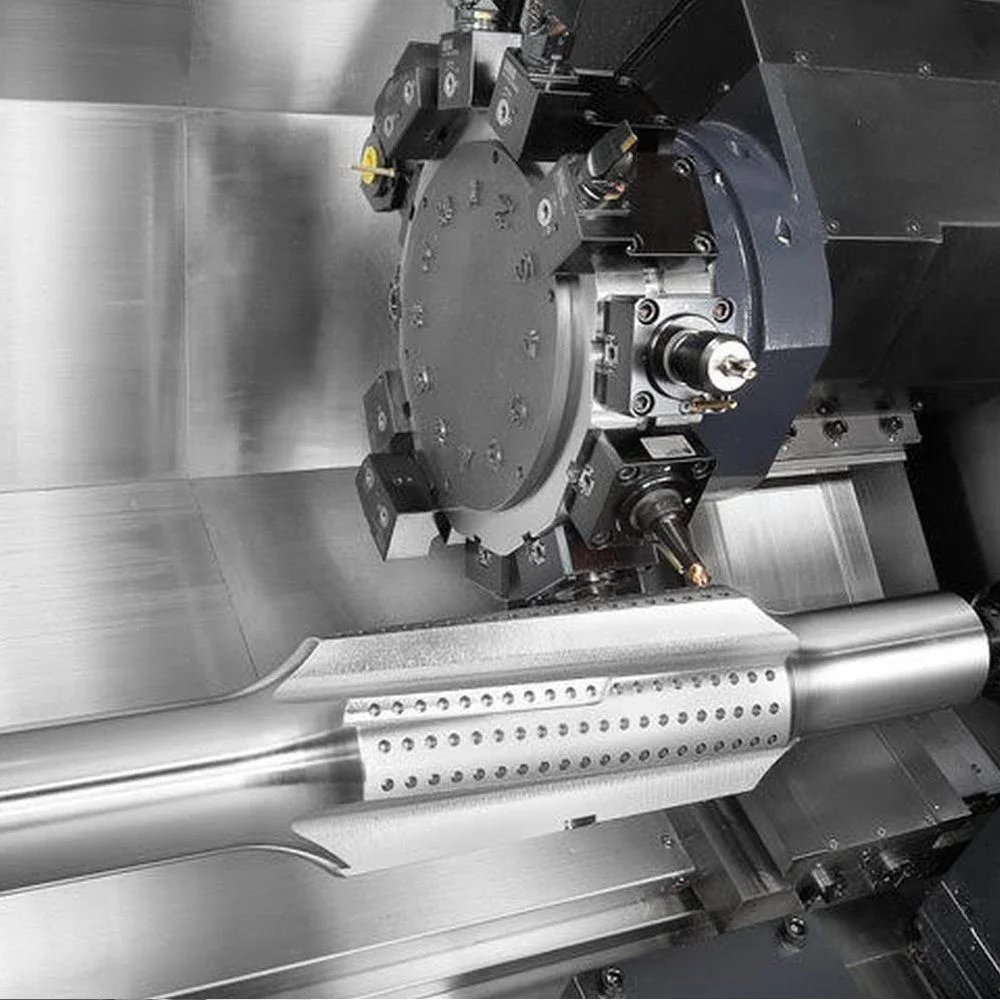

Cấu tạo và cách vận hành cơ bản

=> Xem thêm: Gia công cơ khí

3. Ưu điểm nổi bật của công nghệ 5 trục

So với các loại máy phay truyền thống, máy CNC 5 trục mang lại rất nhiều lợi ích thiết thực trong quá trình sản xuất hiện đại. Trong đó có thể kể đến những điểm vượt trội như:

– Khả năng gia công chi tiết phức tạp chỉ trong một lần gá đặt. Với các chi tiết có nhiều bề mặt nghiêng, góc khuất hoặc biên dạng phức tạp, máy 3 trục thường phải gá đặt nhiều lần mới hoàn thành được. Điều này không chỉ làm mất thời gian mà còn dễ gây sai lệch do mỗi lần tháo lắp đều có thể làm mất đi độ chính xác ban đầu. Máy 5 trục khắc phục hoàn toàn vấn đề đó khi có thể gia công toàn bộ các mặt của chi tiết chỉ trong một lần kẹp.

– Chất lượng bề mặt được cải thiện rõ rệt. Do máy có thể sử dụng các loại dao ngắn hơn và tiếp cận bề mặt theo hướng tối ưu, lực cắt được phân bố hợp lý và độ rung giảm thiểu tối đa. Điều này giúp sản phẩm có bề mặt nhẵn mịn hơn, đồng đều hơn đặc biệt hữu ích trong các sản phẩm yêu cầu độ thẩm mỹ cao hoặc phải qua xử lý bề mặt sau đó.

– Tối ưu hóa thời gian và năng suất sản xuất. Nhờ giảm được thời gian gá đặt và có thể thực hiện gia công đồng thời nhiều trục, chu kỳ cắt ngắn hơn rõ rệt. Việc sử dụng hiệu quả dao cụ cũng giảm được thời gian thay dao và tăng khả năng tự động hóa cho toàn bộ quy trình.

– Giảm thiểu rủi ro và sai sót trong quá trình sản xuất. Khi chi tiết được gia công trong một lần gá, khả năng phát sinh sai số do lặp lại vị trí hoặc sai lệch trong quá trình đo đạc sẽ được giảm xuống mức thấp nhất từ đó cải thiện chất lượng sản phẩm một cách toàn diện.

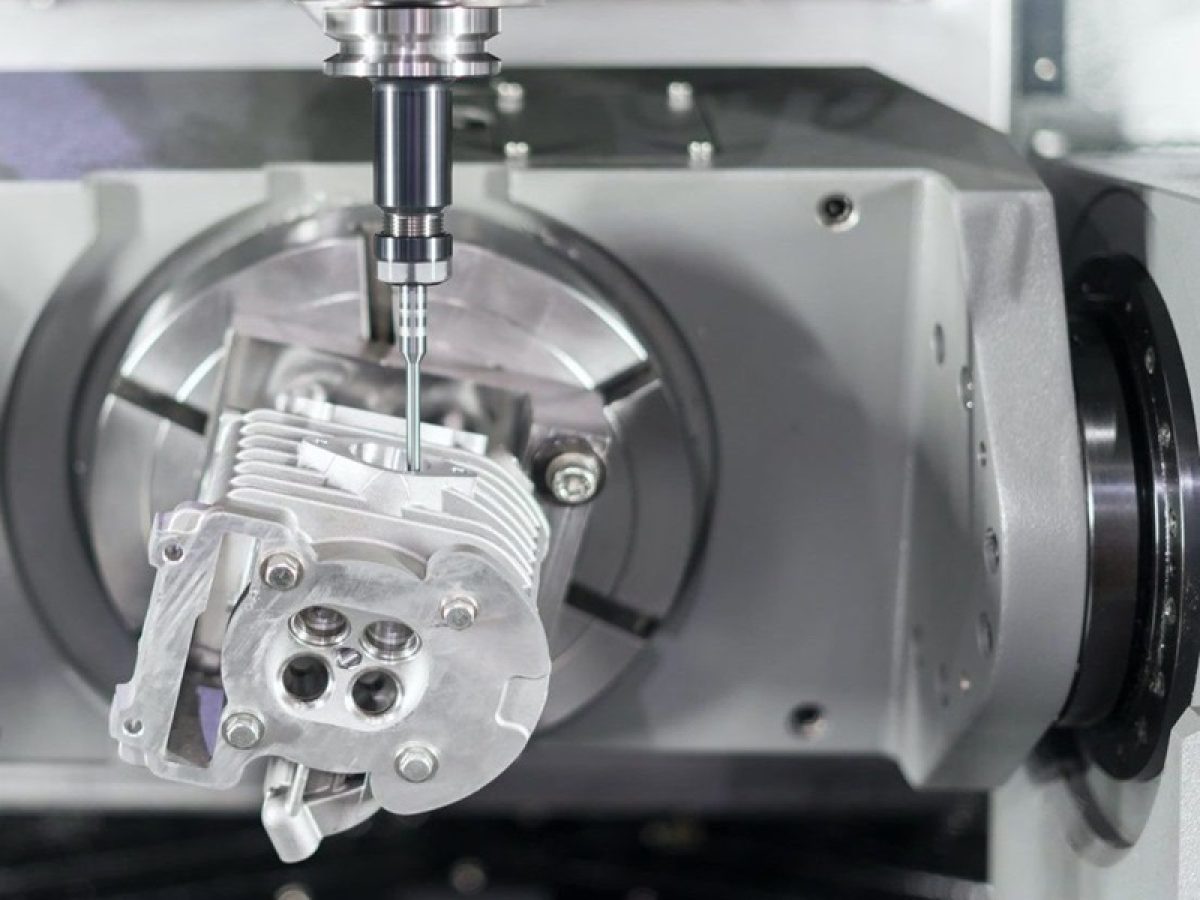

Ưu điểm nổi bật của công nghệ 5 trục

4. Ứng dụng thực tế trong sản xuất công nghiệp

Máy phay CNC 5 trục hiện được sử dụng rộng rãi trong nhiều lĩnh vực có yêu cầu kỹ thuật cao:

– Trong ngành hàng không vũ trụ máy được dùng để gia công cánh turbine, vỏ động cơ, vỏ thiết bị bay và các chi tiết phức tạp bằng vật liệu siêu nhẹ như titanium hay hợp kim nhôm nơi độ chính xác gần như tuyệt đối là yêu cầu bắt buộc.

– Trong ngành y tế, máy phục vụ sản xuất khớp nhân tạo, khuôn mẫu nha khoa, dụng cụ phẫu thuật với kích thước nhỏ và độ phức tạp cao đòi hỏi độ nhẵn bề mặt tốt để phù hợp với cơ thể con người.

– Trong lĩnh vực khuôn mẫu, máy giúp tạo ra các loại khuôn ép nhựa, khuôn đúc có hình dạng cong, sâu và tinh xảo thường được dùng để sản xuất linh kiện điện tử, vỏ thiết bị hay đồ gia dụng.

– Ngành ô tô sử dụng máy phay 5 trục để gia công linh kiện động cơ, vỏ hộp số, các chi tiết truyền động có độ chính xác cao và bền bỉ dưới áp lực vận hành lớn.

– Ngoài ra, máy còn được ứng dụng trong ngành năng lượng để gia công chi tiết turbine, rotor và các thiết bị quay lớn trong nhà máy điện.

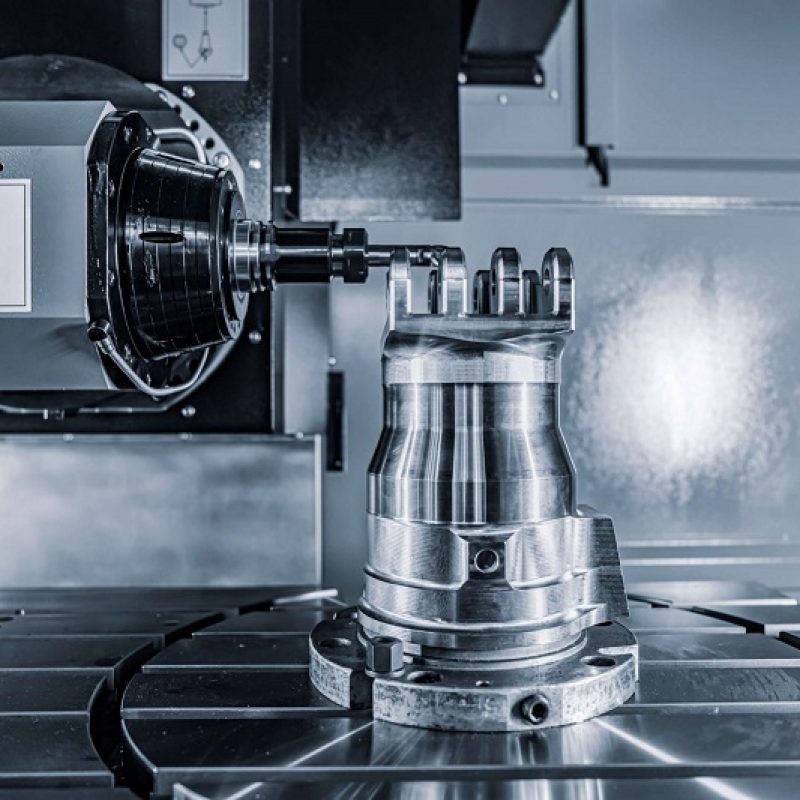

Ứng dụng thực tế trong sản xuất công nghiệp

5. Những điều cần lưu ý khi đầu tư máy phay CNC 5 trục

– Tuy mang lại nhiều lợi ích vượt trội, nhưng việc đầu tư vào máy phay CNC 5 trục đòi hỏi doanh nghiệp cần có sự chuẩn bị kỹ lưỡng. Chi phí đầu tư ban đầu khá cao không chỉ cho máy mà còn cho phần mềm CAM, hệ thống hỗ trợ, đào tạo kỹ sư vận hành và bảo trì. Do đó, cần phân tích kỹ hiệu quả đầu tư khả năng khai thác và tầm nhìn phát triển dài hạn của doanh nghiệp.

– Đồng thời, kỹ thuật vận hành máy cũng cần được đào tạo bài bản. Người vận hành không chỉ cần hiểu về máy móc mà còn phải nắm vững lập trình CAM hiểu rõ về dao cụ, vật liệu, tốc độ cắt và khả năng của từng loại máy để tối ưu hóa đường chạy dao phù hợp.

– Việc bảo trì định kỳ và hiệu chuẩn máy cũng rất quan trọng để duy trì độ chính xác và độ ổn định trong quá trình hoạt động lâu dài.

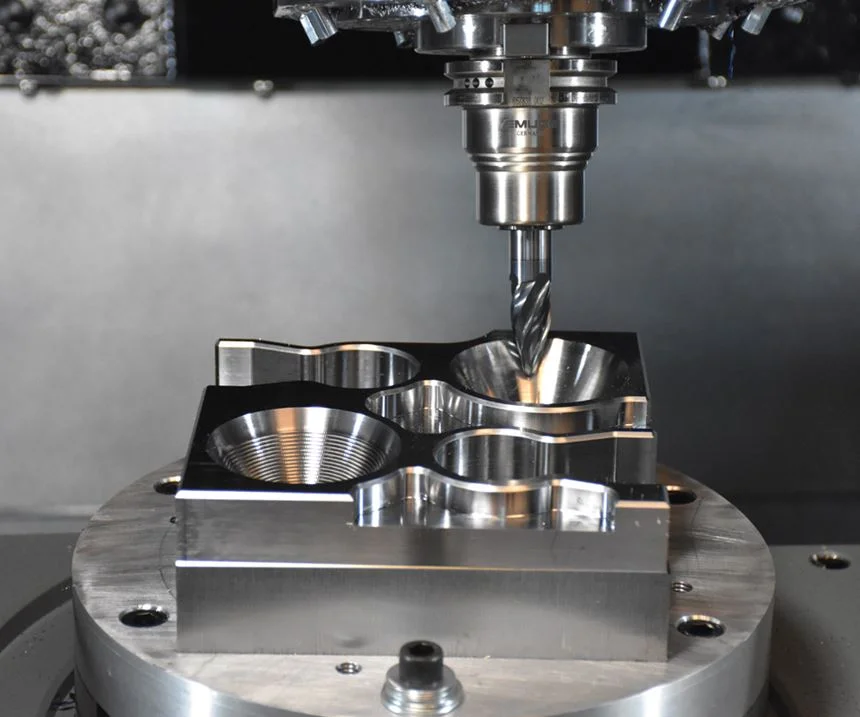

Những điều cần lưu ý khi đầu tư máy phay CNC 5 trục

Máy phay CNC 5 trục đang ngày càng khẳng định vai trò quan trọng trong ngành công nghiệp gia công hiện đại. Với khả năng xử lý các chi tiết phức tạp, rút ngắn thời gian sản xuất và nâng cao chất lượng sản phẩm, công nghệ này không chỉ là một giải pháp kỹ thuật mà còn là bước đi chiến lược cho những doanh nghiệp hướng tới sản xuất chất lượng cao và hội nhập toàn cầu.
