Mài định hình kỹ thuật gia công bề mặt phức tạp, độ chính xác cao
Trong ngành gia công cơ khí, việc chế tạo các chi tiết có độ chính xác cao và bề mặt hoàn thiện đẹp là yếu tố quan trọng không thể thiếu. Để đạt được yêu cầu này, một trong những kỹ thuật gia công cơ khí hiện đại và phổ biến hiện nay chính là mài định hình. Kỹ thuật này không chỉ giúp gia công các chi tiết có bề mặt phức tạp mà còn đảm bảo độ chính xác cao đến mức tối đa trong từng công đoạn gia công. Bài viết dưới đây, Cosmovina sẽ cung cấp một cái nhìn toàn diện về mài định hình, ứng dụng của nó trong sản xuất và những lợi ích mà nó mang lại trong các ngành công nghiệp hiện đại.
1. Mài định hình là gì?
Mài định hình là một phương pháp gia công cơ khí trong đó dụng cụ mài được thiết kế có hình dáng giống với hình dạng của bề mặt chi tiết cần gia công. Điều này giúp tạo ra các chi tiết có hình dạng phức tạp và yêu cầu độ chính xác rất cao. Quá trình mài định hình sử dụng máy mài đặc biệt và các đá mài được lựa chọn sao cho phù hợp với đặc tính của vật liệu gia công, đồng thời đảm bảo hiệu quả gia công tốt nhất.
Khác với các phương pháp gia công thông thường như tiện hay phay, mài định hình có khả năng gia công các chi tiết có hình dạng cong, lồi, lõm, thậm chí là các chi tiết nhỏ, phức tạp mà không thể thực hiện được bằng các phương pháp truyền thống.

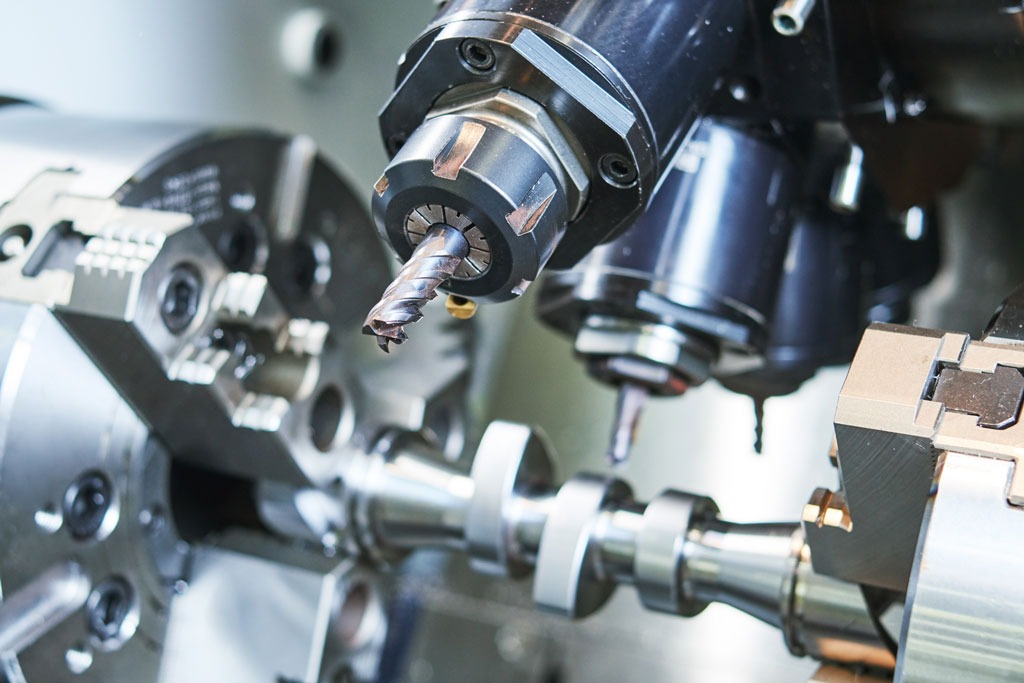

Mài định hình là gì?
2. Cấu tạo và nguyên lý hoạt động của máy mài định hình
Máy mài định hình có cấu tạo đặc biệt để có thể gia công được các chi tiết có hình dạng phức tạp. Máy mài này được trang bị các bánh mài có hình dáng khác nhau tùy vào yêu cầu của chi tiết gia công. Máy mài định hình có thể được vận hành tự động hoặc bán tự động và được thiết kế với nhiều tính năng hiện đại giúp tăng cường hiệu quả gia công.
Nguyên lý hoạt động của máy là sự kết hợp giữa chuyển động của bánh mài và chi tiết gia công. Các chi tiết được gắn vào mâm kẹp của máy, sau đó bánh mài sẽ tiếp xúc với chi tiết theo hình dạng tương tự. Các hạt mài trên bề mặt bánh mài sẽ cắt bỏ một lớp vật liệu mỏng từ bề mặt chi tiết, tạo ra hình dạng và độ chính xác theo yêu cầu.
Trong quá trình mài, đá mài không chỉ có nhiệm vụ loại bỏ vật liệu mà còn làm mát chi tiết gia công thông qua chất lỏng mài, giúp giảm thiểu ma sát và nhiệt độ sinh ra, từ đó kéo dài tuổi thọ của dụng cụ mài và đảm bảo bề mặt gia công không bị biến dạng do quá nhiệt.
Cấu tạo và nguyên lý hoạt động của máy mài định hình
3. Các ưu điểm nổi bật của mài định hình
Mài định hình là một kỹ thuật gia công mang lại nhiều lợi ích so với các phương pháp gia công truyền thống. Những ưu điểm của máy có thể kể đến bao gồm:
– Độ chính xác cao: Một trong những ưu điểm quan trọng nhất của mài định hình là khả năng gia công với độ chính xác cực kỳ cao. Quá trình mài định hình có thể đạt được sai số chỉ từ vài micromet, giúp tạo ra các chi tiết có hình dạng chính xác, đáp ứng yêu cầu khắt khe trong các ngành công nghiệp chế tạo, đặc biệt là chế tạo khuôn mẫu, linh kiện điện tử, máy móc y tế, v.v.
– Bề mặt gia công mịn màng: Một đặc điểm nổi bật của mài định hình là khả năng tạo ra bề mặt chi tiết có độ bóng, mịn màng. Sau quá trình mài, các chi tiết gia công không chỉ có hình dạng chính xác mà còn có bề mặt rất mịn màng, không có vết xước hay lồi lõm. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu sự tiếp xúc trơn tru như trong ngành y tế, chế tạo khuôn mẫu, hoặc sản xuất linh kiện ô tô.
– Khả năng gia công hình dạng phức tạp: Có thể gia công các chi tiết có hình dạng rất phức tạp, từ các bề mặt lồi, lõm, cong cho đến những chi tiết có hình dáng đặc biệt như các rãnh nhỏ hoặc các góc cạnh sắc. Đây là một trong những lý do quan trọng mà mài định hình được ứng dụng trong sản xuất khuôn mẫu, linh kiện chính xác và các chi tiết yêu cầu tính năng đặc biệt.
– Ít cần sửa chữa: Với độ chính xác cao và khả năng tạo ra bề mặt hoàn thiện ngay từ khi gia công, giúp giảm thiểu tối đa việc phải sửa chữa hay gia công lại sau khi hoàn tất. Điều này giúp tiết kiệm thời gian và chi phí sản xuất, đồng thời đảm bảo chất lượng sản phẩm cuối cùng.
– Tuổi thọ dụng cụ mài cao: So với các phương pháp gia công khác, dụng cụ mài trong mài định hình có tuổi thọ cao hơn, nhờ vào việc lựa chọn đá mài và các thông số gia công được tối ưu hóa. Điều này giúp giảm chi phí thay thế dụng cụ mài và tăng năng suất trong quá trình sản xuất.
Các ưu điểm nổi bật của mài định hình
4. Các ứng dụng của mài định hình trong sản xuất
Mài định hình được ứng dụng rộng rãi trong các ngành công nghiệp có yêu cầu cao về độ chính xác và bề mặt hoàn thiện. Một số ứng dụng phổ biến của máy bao gồm:
– Chế tạo khuôn mẫu: Trong chế tạo khuôn mẫu, mài định hình đóng vai trò cực kỳ quan trọng. Các khuôn mẫu yêu cầu độ chính xác cao và bề mặt mịn màng để tạo ra các sản phẩm chất lượng.Giúp gia công các bề mặt khuôn chính xác, đặc biệt là các chi tiết có rãnh, lỗ nhỏ hoặc các góc cạnh sắc mà các phương pháp gia công khác khó có thể thực hiện được.
– Ngành công nghiệp ô tô: Trong ngành ô tô, máy được sử dụng để gia công các bộ phận quan trọng của động cơ, hệ thống truyền động và các bộ phận chịu lực khác như trục cam, bánh răng, và bạc đạn. Các chi tiết này đòi hỏi độ chính xác cao để đảm bảo hoạt động hiệu quả và độ bền trong suốt thời gian sử dụng.
– Ngành y tế: Cũng được ứng dụng nhiều trong ngành y tế, đặc biệt trong việc gia công các thiết bị y tế như dao kéo, dụng cụ phẫu thuật, bộ phận của máy móc y tế. Các chi tiết này không chỉ yêu cầu độ chính xác cao mà còn phải có bề mặt hoàn thiện mịn màng, không gây tổn thương cho người sử dụng.
– Sản xuất các chi tiết máy: Trong ngành chế tạo máy, giúp gia công các chi tiết có hình dạng phức tạp, như trục, bạc đạn, bánh răng và các bộ phận máy khác. Các chi tiết này thường yêu cầu độ chính xác cao và độ nhám thấp để đảm bảo hoạt động trơn tru và bền bỉ trong quá trình sử dụng.
– Gia công dụng cụ cắt: Cũng được sử dụng trong sản xuất các dụng cụ cắt, như dao phay, mũi khoan, lưỡi cưa. Việc gia công chính xác các dụng cụ cắt sẽ giúp tăng hiệu quả và tuổi thọ của chúng, đồng thời giảm thiểu sai số trong quá trình gia công.
Các ứng dụng của mài định hình trong sản xuất
5. Quy trình mài định hình
Quy trình mài định hình bao gồm nhiều bước, từ việc lựa chọn dụng cụ mài cho đến việc gia công chi tiết và kiểm tra kết quả. Dưới đây là các bước cơ bản trong quy trình mài định hình:
Bước 1: Lựa chọn đá mài và dụng cụ mài
Lựa chọn đá mài là bước quan trọng đầu tiên trong quá trình mài định hình. Đá mài có các đặc tính đặc biệt về độ cứng, kích thước hạt, độ xốp, và tính chất của vật liệu mài. Việc chọn lựa đá mài phù hợp sẽ ảnh hưởng đến hiệu quả gia công và chất lượng bề mặt của chi tiết. Một số loại đá mài phổ biến bao gồm đá mài kim cương, đá mài nhôm oxit và đá mài silicon carbide.
Bước 2: Cố định chi tiết gia công
Chi tiết cần được cố định chắc chắn trong khuôn hoặc bàn máy để đảm bảo không bị xê dịch trong quá trình mài. Việc cố định đúng cách giúp đạt được độ chính xác cao, tránh tình trạng mài sai lệch hình dạng hay kích thước.
Bước 3: Thiết lập máy mài
Máy mài định hình có thể là máy mài trục đứng hoặc trục ngang, tùy thuộc vào yêu cầu gia công. Máy mài được thiết lập sao cho đá mài có thể di chuyển theo các hướng chính xác, có thể là theo trục thẳng, chuyển động xoay hoặc theo các đường cong. Máy mài có thể được điều chỉnh để điều khiển tốc độ quay, tốc độ tiến dao và góc nghiêng của đá mài để đạt được kết quả tối ưu.
Bước 4: Tiến hành gia công
Trong quá trình gia công, đá mài sẽ tiếp xúc với bề mặt chi tiết và dần dần loại bỏ các lớp vật liệu dư thừa. Các chi tiết có hình dạng phức tạp sẽ được gia công bằng các chuyển động đặc biệt của đá mài. Có thể sử dụng phương pháp mài theo hình tròn, mài theo chiều dọc, hoặc mài theo dạng hình học phức tạp.
Bước 5: Kiểm tra và hoàn thiện
Sau khi mài xong, chi tiết sẽ được kiểm tra lại về kích thước, độ chính xác hình học và độ nhám bề mặt. Các thiết bị đo chính xác như micromet, thước cặp, và máy đo 3D thường được sử dụng để kiểm tra các đặc tính của chi tiết. Nếu cần, quá trình mài có thể tiếp tục hoặc thực hiện các bước gia công bổ sung như đánh bóng để đạt được bề mặt mịn màng hơn.
Quy trình mài định hì
XEM THÊM:
Mài không tâm – công nghệ gia công chính xác cho chi tiết tròn xoay
Ưu điểm và nhược điểm của gia công mài so với các phương pháp khác
Các phương pháp gia công mài trong cơ khí chính xác
Mài định hình là một kỹ thuật gia công bề mặt quan trọng trong ngành chế tạo cơ khí, giúp tạo ra các chi tiết với độ chính xác và chất lượng bề mặt vượt trội. Với khả năng gia công các chi tiết có hình dạng phức tạp và yêu cầu độ chính xác cực cao, mài định hình đóng vai trò không thể thiếu trong các ngành công nghiệp như chế tạo máy, sản xuất khuôn mẫu, công nghiệp ô tô, hàng không và y tế. Mặc dù có chi phí đầu tư cao và thời gian gia công lâu, nhưng mài định hình vẫn là lựa chọn tối ưu trong các ứng dụng đòi hỏi độ chính xác và chất lượng bề mặt hoàn hảo.
