Dao phay rãnh là gì? Phân loại và ứng dụng trong gia công cơ khí chính xác
Trong ngành cơ khí chính xác, mỗi chi tiết gia công đều đòi hỏi độ chính xác cao và phù hợp với mục đích sử dụng cụ thể. Một trong những công cụ đóng vai trò thiết yếu trong việc tạo nên những chi tiết đó chính là dao phay rãnh
Đây là loại dao được thiết kế đặc biệt để gia công các rãnh có hình dạng và kích thước đa dạng, từ rãnh chữ T, rãnh then cho đến rãnh tròn, rãnh chữ V. Không chỉ giúp định hình chi tiết, dao phay rãnh còn góp phần quyết định chất lượng, độ bền và khả năng lắp ráp của sản phẩm cơ khí. Vậy dao phay rãnh là gì? Gồm những loại nào và làm sao để lựa chọn? Sử dụng hiệu quả trong thực tiễn sản xuất? Bài viết sau Cosmovina sẽ cung cấp cái nhìn toàn diện và chi tiết về công cụ quan trọng này trong lĩnh vực gia công kim loại chính xác
1. Dao phay rãnh là gì?
Dao phay rãnh là một loại dao cắt trong ngành cơ khí được thiết kế chuyên biệt để gia công các rãnh có hình dạng và kích thước khác nhau trên bề mặt chi tiết. Các rãnh này có thể là rãnh chữ T, rãnh then, rãnh tròn hoặc rãnh chữ V tuỳ thuộc vào yêu cầu thiết kế. Dao phay rãnh có vai trò đặc biệt trong việc tạo các kết nối, khe lắp ghép, dẫn hướng hoặc xử lý định hình trong quá trình gia công sản phẩm kỹ thuật cao. Nhờ cấu tạo sắc bén và khả năng cắt gọt chính xác, dao phay rãnh được sử dụng rộng rãi trong các máy phay truyền thống lẫn máy phay CNC hiện đại
2. Cấu tạo của dao phay rãnh
Dao phay rãnh thường có cấu tạo gồm ba phần chính: phần cán dao để gắn vào trục quay của máy phay, phần thân dao để truyền lực cắt và phần lưỡi dao để tiếp xúc trực tiếp với vật liệu gia công. Phần lưỡi dao có thể có dạng thẳng hoặc xoắn, tuỳ theo mục đích sử dụng. Vật liệu chế tạo dao phổ biến nhất là thép gió (HSS), hợp kim cứng (carbide) hoặc dao được phủ lớp chống mài mòn như TiN, TiCN, TiAlN để tăng độ bền và khả năng chống oxi hóa. Cấu trúc hình học của dao như góc cắt, chiều dài lưỡi, độ xoắn và đường kính cắt sẽ ảnh hưởng trực tiếp đến hiệu suất làm việc và chất lượng bề mặt sản phẩm
Cấu tạo của dao phay rãnh
3. Phân loại dao phay rãnh
Tùy theo hình dạng rãnh và mục đích gia công, dao phay rãnh được chia thành nhiều loại khác nhau. Dưới đây là những loại dao phổ biến nhất trong gia công cơ khí chính xác:
– Dao phay rãnh chữ T: Là loại dao có thiết kế đặc biệt với phần đầu mở rộng sang hai bên cho phép tạo ra các rãnh chữ T thường dùng để cố định bu lông, ê tô trên mặt bàn máy hoặc trong các kết cấu lắp ráp cơ khí. Dao này thường được sử dụng sau khi đã phay rãnh thẳng ban đầu
– Dao phay rãnh then: Dao này có thiết kế nhỏ gọn, đường kính nhỏ và chiều dài vừa phải chuyên dùng để gia công rãnh then trên trục hoặc trong lỗ. Đây là công đoạn cần thiết để lắp ghép then hoa trong các cơ cấu truyền động như bánh răng, puli
Dao phay rãnh tròn: Là loại dao có đầu bo tròn với bán kính xác định dùng để phay các rãnh bán nguyệt hoặc các chi tiết có yêu cầu về độ cong. Dao rãnh tròn thường được sử dụng trong sản xuất khuôn mẫu, chế tạo rãnh dẫn hoặc rãnh thoát nước
– Dao phay rãnh chữ V: Có thiết kế đầu dao dạng chữ V, góc nhọn thích hợp để phay rãnh dẫn hướng, rãnh phân chia hoặc các đường tạo hình trong công đoạn trang trí hoặc xử lý kỹ thuật. Loại dao này rất hữu dụng trong ngành khuôn mẫu hoặc thiết kế vỏ máy
– Dao phay đĩa: Là loại dao có dạng hình đĩa với nhiều răng cắt phân bố đều quanh chu vi. Dao được dùng để tạo rãnh hẹp và sâu hoặc dùng để cắt đôi chi tiết. Dao phay đĩa có tốc độ cắt nhanh, ít sinh nhiệt và đường cắt mảnh nên phù hợp cho các công đoạn chính xác
– Dao phay đầu cầu: Dao có phần đầu hình cầu thường dùng trong gia công bề mặt tự do, phay 3D hoặc tạo các rãnh uốn lượn phức tạp. Đây là loại dao được sử dụng phổ biến trong các trung tâm gia công khuôn mẫu, sản xuất chi tiết máy phức tạp
4. Ứng dụng của dao phay rãnh trong gia công cơ khí chính xác
Dao phay rãnh được sử dụng rộng rãi trong nhiều ngành nghề và lĩnh vực khác nhau trong cơ khí chính xác. Nhờ thiết kế chuyên biệt và độ chính xác cao, dao phay rãnh đáp ứng được nhiều yêu cầu kỹ thuật khắt khe, cụ thể như sau:
– Gia công rãnh then hoa cho các trục truyền động, giúp các bộ phận cơ khí liên kết chắc chắn và truyền mô-men xoắn hiệu quả trong quá trình vận hành máy móc công nghiệp
– Tạo các rãnh dẫn hướng trong khuôn mẫu, rãnh thoát khí hoặc rãnh làm mát, đảm bảo quá trình ép nhựa, ép kim loại diễn ra ổn định và nâng cao độ bền của khuôn
– Gia công các đường bo cong, góc lượn, rãnh trang trí trong sản phẩm cơ khí thẩm mỹ hoặc chi tiết máy yêu cầu cao về hình học như cánh quạt, cánh tuabin, nắp máy
– Sản xuất đồ gá, chi tiết jig hoặc chi tiết lắp ghép trong ngành chế tạo thiết bị công nghiệp với các khe lắp chính xác đảm bảo sự đồng trục và cố định ổn định
– Cắt rãnh chia tách chi tiết, phay khe tản nhiệt, khe thoát nhiệt trong các sản phẩm điện tử, linh kiện ô tô, các chi tiết nhỏ nhưng yêu cầu kỹ thuật cao

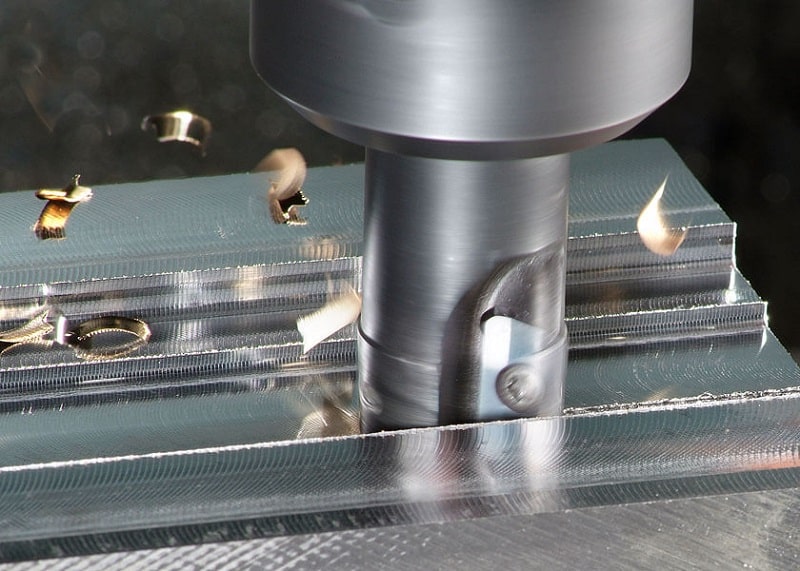

Ứng dụng của dao phay rãnh trong gia công cơ khí chính xác
5. Tiêu chí lựa chọn dao phay rãnh phù hợp
– Lựa chọn dao có vật liệu tương thích với vật liệu phôi như dùng dao hợp kim cứng cho thép cứng, dao phủ TiAlN cho vật liệu inox để đảm bảo tốc độ cắt cao mà vẫn giữ được độ bền của dao trong quá trình gia công
– Xác định rõ loại rãnh cần gia công về hình dạng, chiều sâu và chiều rộng để chọn dao có kiểu dáng và kích thước phù hợp như dao chữ T, chữ V hoặc đầu cầu nhằm đạt được biên dạng mong muốn
– Lưu ý đến kích thước dao, đặc biệt là đường kính và chiều dài làm việc để đảm bảo dao tiếp cận đủ độ sâu của rãnh mà không gây rung hoặc gãy dao trong quá trình cắt
– Cân nhắc về số lượng răng cắt và góc cắt để đảm bảo khả năng thoát phoi tốt, giảm hiện tượng kẹt dao đặc biệt trong các vật liệu mềm hoặc khi cắt sâu và liên tục
– Ưu tiên lựa chọn dao từ các nhà sản xuất uy tín để đảm bảo dao có chất lượng gia công tốt, ổn định và có thể dễ dàng thay thế phụ tùng hoặc được hỗ trợ kỹ thuật nếu cần
– Xem xét lớp phủ trên dao, lựa chọn dao có phủ TiN, TiAlN hoặc DLC tùy ứng dụng để tăng tuổi thọ dao, giảm ma sát và hạn chế hiện tượng dính phoi trong khi cắt
6. Cách bảo quản và sử dụng dao phay rãnh hiệu quả
– Vệ sinh sạch dao ngay sau khi sử dụng bằng cồn hoặc dung dịch chuyên dụng để loại bỏ hoàn toàn dầu cắt, bụi phoi và mạt kim loại, giúp tránh ăn mòn và giữ dao luôn sắc bén
– Cất giữ dao trong khay chuyên dụng, mỗi dao để riêng biệt có lót vật liệu mềm như cao su hoặc mút xốp để tránh các va đập nhỏ có thể làm sứt mép cắt hoặc làm sai lệch góc dao
– Đảm bảo môi trường bảo quản dao khô ráo, thoáng mát, tránh độ ẩm cao hoặc tiếp xúc với hóa chất vì điều đó có thể gây oxy hóa dao và làm giảm hiệu quả cắt khi sử dụng lại
– Kiểm tra định kỳ bề mặt dao bằng kính lúp hoặc thiết bị phóng đại để phát hiện kịp thời các vết nứt, sứt hoặc mòn không đều trước khi tiếp tục sử dụng cho các công đoạn cắt quan trọng
– Tùy chỉnh tốc độ quay, tốc độ tiến dao và chiều sâu cắt đúng thông số kỹ thuật theo nhà sản xuất khuyến nghị, tránh tình trạng làm việc quá tải gây gãy dao hoặc mài mòn nhanh chóng
– Nếu dao bị cùn, cần mài lại bằng thiết bị mài chuyên dụng và đảm bảo đúng biên dạng lưỡi cắt ban đầu sau đó kiểm tra cân bằng động để tránh rung khi đưa dao trở lại làm việc
Cách bảo quản và sử dụng dao phay rãnh hiệu quả
Dao phay rãnh là công cụ quan trọng trong gia công cơ khí chính xác, đặc biệt khi cần tạo các khe, rãnh hoặc biên dạng định hình trên chi tiết máy. Với nhiều chủng loại đa dạng, dao phay rãnh đáp ứng tốt yêu cầu kỹ thuật cao, góp phần nâng cao chất lượng sản phẩm và hiệu suất sản xuất. Tuy nhiên, để đạt hiệu quả tối ưu, việc lựa chọn đúng loại dao, sử dụng đúng thông số và bảo quản dao đúng cách là những yếu tố không thể xem nhẹ trong thực tế sản xuất.
