Cùng tìm hiểu về cấu tạo, nguyên lý hoạt động và ứng dụng thực tế của máy phay đứng

Trong ngành cơ khí chính xác, máy phay là một trong những thiết bị gia công phổ biến nhất đặc biệt là máy phay đứng. Với thiết kế trục chính quay theo phương thẳng đứng và khả năng gia công đa dạng, máy phay đứng đóng vai trò trung tâm trong nhiều công đoạn sản xuất.

Không chỉ đơn thuần tạo ra các bề mặt phẳng hay rãnh cơ bản, máy phay đứng hiện đại còn có thể đảm nhiệm những yêu cầu kỹ thuật phức tạp với độ chính xác cao. Để hiểu rõ hơn về thiết bị này, hãy cùng Cosmovina đi sâu vào từng khía cạnh: từ cấu tạo, nguyên lý hoạt động cho đến ứng dụng thực tế trong các lĩnh vực sản xuất hiện nay.

1. Máy phay đứng là gì ?

Máy phay đứng là loại máy có trục chính được bố trí theo phương vuông góc với bàn làm việc. Điểm đặc trưng của thiết kế này là dao phay được lắp vào đầu trục chính, quay theo phương thẳng đứng, tiếp xúc trực tiếp với phôi để tạo hình bề mặt theo yêu cầu kỹ thuật.

Trong thực tế sản xuất, máy phay đứng được phân chia thành hai loại chính: máy phay đứng cơ (vận hành bằng tay và điều khiển bằng cơ cấu cơ khí) và máy phay đứng CNC (điều khiển số bằng máy tính). Cả hai loại đều có ưu điểm riêng biệt. Máy cơ phù hợp với các xưởng quy mô nhỏ, chi phí đầu tư thấp, còn máy CNC thích hợp với sản xuất công nghiệp hiện đại, nơi đòi hỏi tốc độ, độ chính xác và khả năng tự động hóa cao.

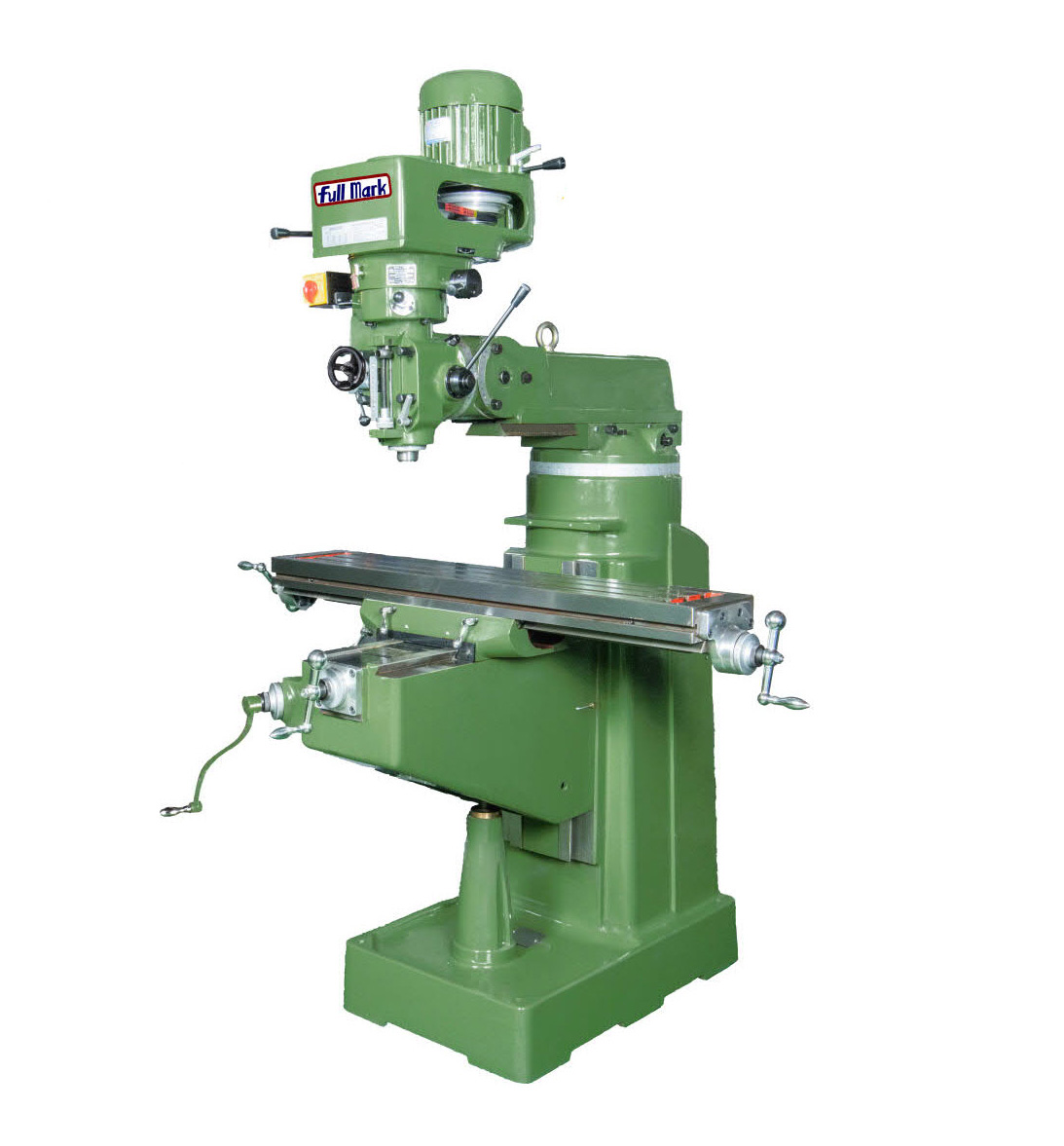

Máy phay đứng là gì ?

2. Cấu tạo chi tiết của máy phay đứng

Cấu tạo của máy phay đứng trong gia công cơ khí bao gồm nhiều cụm chi tiết cơ khí được thiết kế nhằm đảm bảo độ cứng vững, ổn định và độ chính xác trong quá trình vận hành. Các thành phần chính bao gồm:

– Thân máy và đế máy: Thân máy là bộ phận chịu toàn bộ tải trọng từ các chuyển động và rung động trong quá trình gia công. Vật liệu chế tạo thường là gang hoặc thép đúc nguyên khối có khả năng chịu lực và chống biến dạng cao. Đế máy là phần kết nối với mặt sàn, giữ vai trò ổn định toàn bộ hệ thống. Một số máy hiện đại còn tích hợp bộ phận giảm chấn rung để đảm bảo độ mịn của bề mặt gia công.

– Cột máy: Cột máy được thiết kế liền khối với thân hoặc tách rời, có chức năng làm giá đỡ cho đầu trục chính và cơ cấu nâng đầu dao. Cột máy có các rãnh dẫn hướng chính xác để đầu dao hoặc bàn nâng di chuyển mượt mà theo trục Z.

– Bàn máy: Bàn máy có bề mặt phẳng và được phay chính xác, thường có các rãnh chữ T để lắp ê-tô hoặc các đồ gá chuyên dụng. Bàn có thể di chuyển theo các phương X (trái – phải) và Y (trước – sau), trong khi chuyển động theo trục Z được thực hiện bởi đầu dao. Một số máy đời mới còn có khả năng nghiêng bàn máy để phay góc hoặc bề mặt nghiêng phức tạp.

– Đầu dao và trục chính: Đầu dao là cụm chi tiết quan trọng nhất của máy phay đứng. Bên trong đầu dao là trục chính – nơi gắn trực tiếp dao phay và truyền chuyển động quay từ động cơ. Trục chính được chế tạo với độ chính xác cao, thường đi kèm với vòng bi chống mài mòn, giúp duy trì độ đồng tâm trong suốt quá trình hoạt động. Các dòng máy cao cấp thường cho phép thay đổi tốc độ quay thông qua hộp số nhiều cấp hoặc biến tần điện tử, phù hợp với từng loại vật liệu và loại dao phay khác nhau.

– Hệ thống truyền động: Hệ thống truyền động của máy phay đứng có thể là dây đai, hộp số bánh răng, hoặc truyền động trực tiếp qua mô-tơ. Máy CNC thường dùng động cơ servo để điều khiển chuyển động chính và bước tiến một cách chính xác, đồng thời cho phép lập trình nhiều chế độ gia công linh hoạt.

– Cơ cấu nâng hạ và dẫn hướng: Bộ phận này cho phép điều chỉnh độ cao của đầu dao hoặc bàn máy theo trục Z. Trên máy cơ, cơ cấu này thường được vận hành bằng tay quay hoặc bánh vít – trục vít. Trên máy CNC, chuyển động được điều khiển bởi hệ thống mô-tơ và cảm biến vị trí, giúp quá trình nâng hạ diễn ra chính xác và ổn định.

– Bảng điều khiển và hệ thống điện: Đối với máy phay đứng cơ khí, bảng điều khiển bao gồm các công tắc, cần gạt, nút khởi động và nút dừng khẩn cấp. Với máy CNC, bảng điều khiển gồm màn hình hiển thị, các phím chức năng, cổng kết nối dữ liệu và phần mềm nội bộ để nạp và vận hành chương trình gia công.

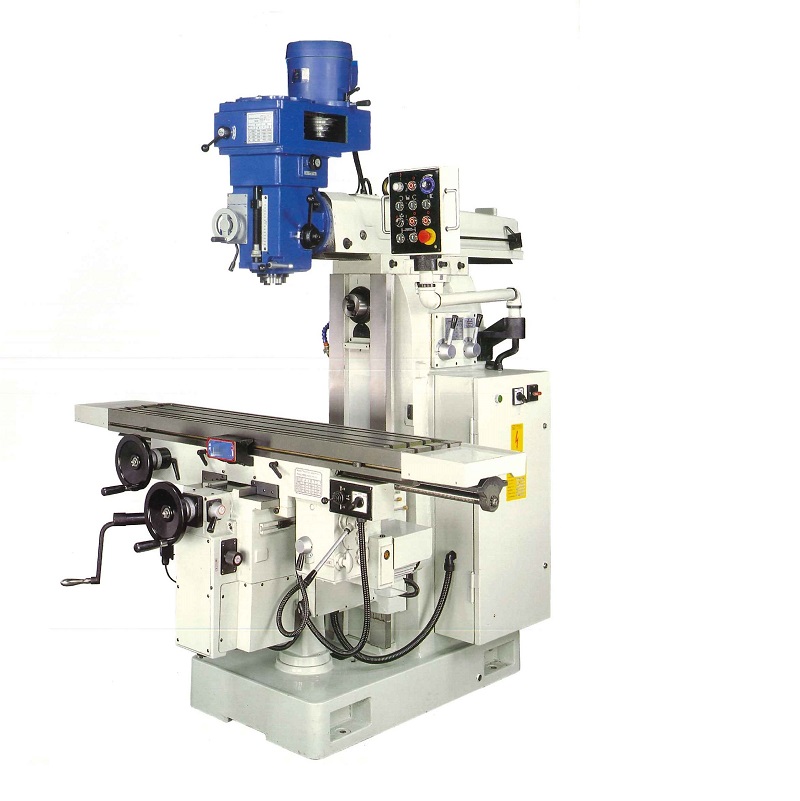

Cấu tạo chi tiết của máy phay đứng

3. Nguyên lý hoạt động của máy phay đứng

Nguyên lý hoạt động của máy phay đứng dựa trên sự phối hợp giữa chuyển động quay của dao phay và chuyển động tịnh tiến của phôi. Khi máy hoạt động, trục chính quay với tốc độ được điều chỉnh phù hợp, truyền lực đến dao phay. Dao tiếp xúc với phôi và tiến hành bóc tách vật liệu từng lớp mỏng, tạo nên bề mặt hoặc biên dạng mong muốn.

Trong suốt quá trình gia công, bàn máy sẽ di chuyển dọc theo các trục X – Y, giúp phôi di chuyển tương đối với dao cắt. Dao có thể là dao phay trụ, dao phay mặt đầu, dao phay ngón hoặc dao phay đặc biệt, tùy vào mục đích sử dụng. Tốc độ cắt, lượng tiến dao, chiều sâu cắt được thiết lập dựa trên đặc tính vật liệu phôi và loại dao sử dụng.

Với máy CNC, quá trình vận hành hoàn toàn tự động theo chương trình G-code được nạp sẵn. Người vận hành chỉ cần cài đặt thông số ban đầu, kiểm tra gá đặt và khởi động chương trình. Máy sẽ thực hiện toàn bộ chu trình gia công một cách tuần tự, chính xác và nhất quán.

4. Ứng dụng thực tế của máy phay đứng

Máy phay đứng có mặt ở hầu hết các nhà máy cơ khí, từ xưởng gia công truyền thống đến các dây chuyền sản xuất hiện đại. Một số ứng dụng thực tế nổi bật của máy phay đứng bao gồm:

– Gia công chi tiết cơ khí phổ thông: Máy phay đứng thường dùng để phay mặt phẳng, tạo rãnh then, cắt lỗ bậc, lỗ lắp bu lông trên các chi tiết như thân máy, mặt bích, bệ đỡ, nắp hộp số, giá kẹp hoặc khuôn gá.

– Sản xuất khuôn mẫu chính xác: Trong ngành sản xuất khuôn ép nhựa, khuôn đúc nhôm, khuôn dập kim loại, máy phay đứng CNC đảm nhiệm việc tạo hình các mặt cong, bề mặt nghiêng hoặc lòng khuôn có biên dạng phức tạp với dung sai nhỏ.

– Gia công vật liệu đa dạng: Máy phay đứng có thể gia công được nhiều loại vật liệu từ thép thường, thép hợp kim, inox đến đồng, nhôm, nhựa kỹ thuật và thậm chí là các hợp kim siêu cứng nếu kết hợp với dao phay chuyên dụng như dao phủ CBN, PCD hoặc dao hợp kim siêu cứng.

– Chế tạo thiết bị chính xác: Trong ngành hàng không, y tế, điện tử, các chi tiết nhỏ với kích thước và dung sai cực kỳ nghiêm ngặt được gia công bằng máy phay đứng CNC để đảm bảo độ tin cậy và tính ổn định lâu dài.

– Giảng dạy và đào tạo nghề: Trong các trường nghề và trung tâm đào tạo kỹ thuật, máy phay đứng cơ khí được dùng để rèn luyện kỹ năng vận hành, đọc bản vẽ, thiết lập chế độ cắt và kiểm tra sản phẩm sau gia công cho học viên cơ khí.

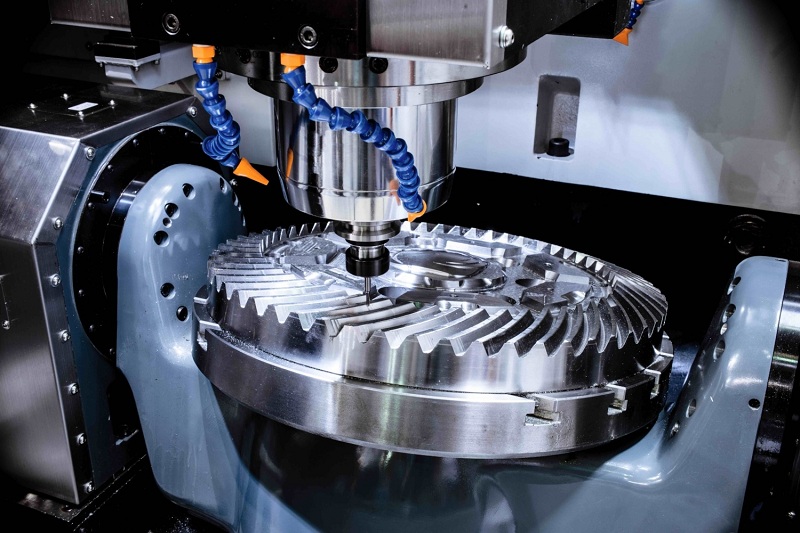

Ứng dụng thực tế của máy phay đứng

5. Một số lưu ý trong quá trình sử dụng

Sử dụng máy phay đứng đúng cách không chỉ giúp nâng cao hiệu quả sản xuất mà còn đảm bảo an toàn cho người lao động. Người vận hành cần:

– Kiểm tra hệ thống điện, cơ khí và độ gá kẹp của phôi trước khi vận hành.

– Lựa chọn tốc độ và dao phay phù hợp với vật liệu và yêu cầu kỹ thuật.

– Đảm bảo vệ sinh khu vực làm việc, tránh để phoi bám vào các cụm chuyển động.

– Thực hiện bảo trì định kỳ như bôi trơn, thay dầu, kiểm tra độ mòn dao, kiểm tra độ rơ của vít me và ổ trục.

Một số lưu ý trong quá trình sử dụng

Máy phay đứng là thiết bị quan trọng, đóng vai trò trung tâm trong gia công cơ khí hiện đại. Với khả năng vận hành linh hoạt và ứng dụng đa dạng, máy đáp ứng tốt nhiều yêu cầu sản xuất khác nhau. Hiểu và sử dụng đúng sẽ giúp tối ưu hiệu quả và đảm bảo chất lượng sản phẩm.
