10 Lưu Ý Khi Đặt Gia Công Cơ Khí Theo Bản Vẽ

Gia công cơ khí theo bản vẽ là giải pháp được nhiều doanh nghiệp lựa chọn khi cần sản xuất chi tiết theo yêu cầu. Tuy nhiên, để sản phẩm đạt độ chính xác và chất lượng như mong muốn, doanh nghiệp cần chuẩn bị đầy đủ thông tin kỹ thuật trước khi đặt hàng. Dưới đây là những lưu ý quan trọng giúp quá trình gia công cơ khí theo bản vẽ diễn ra hiệu quả.

Gia công cơ khí theo bản vẽ là gì?

Gia công cơ khí theo bản vẽ là quá trình chế tạo sản phẩm dựa trên bản vẽ kỹ thuật do khách hàng cung cấp. Bản vẽ thể hiện đầy đủ kích thước, dung sai, vật liệu và các yêu cầu kỹ thuật khác. Đơn vị gia công sẽ dựa vào các thông tin này để lập quy trình sản xuất và kiểm tra chất lượng. Nhờ đó, sản phẩm sau khi hoàn thiện đáp ứng đúng yêu cầu thiết kế.

Vì sao cần chuẩn bị bản vẽ đầy đủ?

Bản vẽ kỹ thuật là tài liệu quan trọng trong quá trình gia công. Đây là cơ sở để đơn vị sản xuất hiểu đúng yêu cầu của sản phẩm. Mọi thông tin về kích thước, dung sai, vật liệu và xử lý bề mặt đều cần được thể hiện rõ ràng. Bản vẽ càng chi tiết thì quá trình lập trình và gia công càng thuận lợi.

Một bản vẽ đầy đủ giúp hạn chế nhầm lẫn giữa khách hàng và đơn vị gia công. Kỹ thuật viên cũng dễ lựa chọn phương pháp sản xuất phù hợp. Nhờ đó, sản phẩm đạt độ chính xác cao và giảm tỷ lệ sai hỏng. Doanh nghiệp cũng tiết kiệm thời gian chỉnh sửa hoặc gia công lại.

Ngoài ra, bản vẽ còn là căn cứ để kiểm tra và nghiệm thu sau khi hoàn thành. Mọi kích thước và yêu cầu kỹ thuật đều được đối chiếu với bản thiết kế. Điều này giúp bảo đảm sản phẩm đáp ứng đúng yêu cầu sử dụng và nâng cao hiệu quả của quá trình gia công cơ khí theo bản vẽ.

10 lưu ý khi đặt gia công cơ khí theo bản vẽ

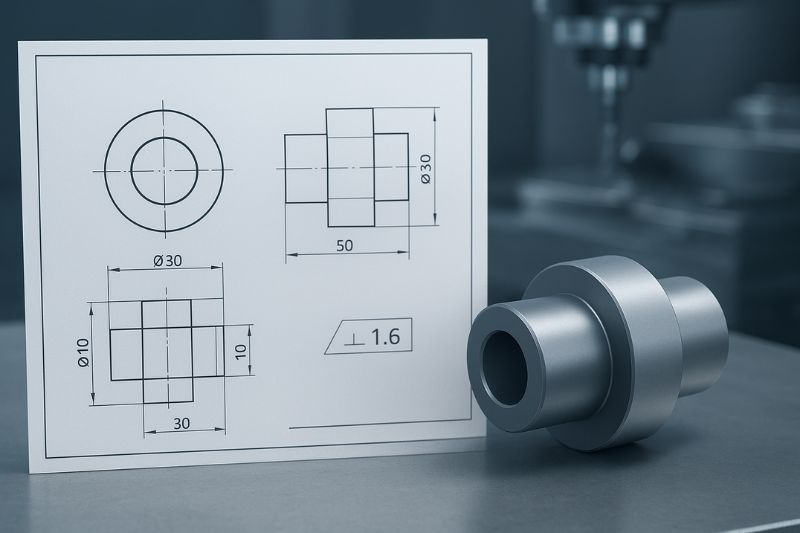

1. Cung cấp bản vẽ kỹ thuật đầy đủ và rõ ràng:

Bản vẽ kỹ thuật là cơ sở để đơn vị gia công cơ khí theo bản vẽ hiểu đúng yêu cầu của sản phẩm. Vì vậy, doanh nghiệp cần bảo đảm bản vẽ thể hiện đầy đủ kích thước, dung sai, vật liệu, ký hiệu kỹ thuật và các yêu cầu về độ nhám hoặc xử lý bề mặt. Nếu bản vẽ thiếu thông tin hoặc sử dụng phiên bản cũ, quá trình gia công rất dễ xảy ra sai sót, làm ảnh hưởng đến chất lượng và tiến độ sản xuất.

Ngoài bản vẽ PDF, doanh nghiệp nên cung cấp thêm file CAD hoặc mô hình 3D nếu có. Những dữ liệu này giúp kỹ thuật viên dễ lập trình máy CNC, kiểm tra khả năng gia công và phát hiện sớm các điểm chưa hợp lý. Trước khi gửi bản vẽ, nên rà soát lại toàn bộ thông tin để bảo đảm mọi yêu cầu đều chính xác. Một bản vẽ rõ ràng sẽ giúp quá trình sản xuất diễn ra thuận lợi, giảm phát sinh chi phí và rút ngắn thời gian hoàn thành.

2. Lựa chọn vật liệu phù hợp với yêu cầu sử dụng:

Vật liệu ảnh hưởng trực tiếp đến độ bền, khả năng chịu lực và tuổi thọ của sản phẩm. Trước khi gia công cơ khí theo bản vẽ, doanh nghiệp cần xác định rõ loại vật liệu cần sử dụng như thép carbon, inox, nhôm, đồng hoặc các loại hợp kim khác. Mỗi loại vật liệu sẽ có đặc tính cơ học, khả năng gia công và mức chi phí riêng nên cần được lựa chọn theo đúng mục đích sử dụng.

Bên cạnh chủng loại, doanh nghiệp cũng nên ghi rõ mác vật liệu và tiêu chuẩn kỹ thuật nếu có yêu cầu đặc biệt. Đối với các sản phẩm làm việc trong môi trường ăn mòn hoặc chịu tải lớn, việc lựa chọn đúng vật liệu sẽ giúp tăng độ bền và giảm chi phí bảo trì. Nếu chưa có kinh nghiệm, nên trao đổi với đơn vị gia công để được tư vấn giải pháp phù hợp.

3. Xác định yêu cầu về dung sai:

Dung sai là giới hạn sai lệch cho phép của kích thước sản phẩm sau khi gia công. Đây là thông số quan trọng quyết định khả năng lắp ráp và vận hành của chi tiết. Tuy nhiên, không phải sản phẩm nào cũng cần dung sai quá nhỏ. Việc yêu cầu độ chính xác cao hơn mức cần thiết sẽ làm tăng thời gian gia công, chi phí sản xuất và yêu cầu về thiết bị đo kiểm.

Doanh nghiệp nên xác định dung sai dựa trên chức năng thực tế của từng chi tiết. Những bộ phận yêu cầu lắp ghép chính xác cần quy định dung sai chặt chẽ, trong khi các chi tiết thông thường có thể áp dụng dung sai lớn hơn. Xác định đúng dung sai ngay từ đầu sẽ giúp cân bằng giữa chất lượng sản phẩm và chi phí gia công.

4.Thống nhất phương pháp gia công:

Mỗi phương pháp gia công đều phù hợp với từng loại sản phẩm và yêu cầu kỹ thuật khác nhau. Tùy theo hình dạng, vật liệu và độ chính xác, đơn vị sản xuất có thể lựa chọn gia công CNC, tiện, phay, cắt laser, cắt plasma hoặc cắt dây EDM. Việc lựa chọn đúng phương pháp sẽ giúp tối ưu thời gian sản xuất và nâng cao chất lượng thành phẩm.

Trước khi triển khai, doanh nghiệp nên trao đổi với đơn vị gia công về phương án thực hiện. Trong một số trường hợp, kết hợp nhiều phương pháp sẽ mang lại hiệu quả cao hơn so với chỉ sử dụng một công nghệ. Việc thống nhất quy trình từ đầu cũng giúp hạn chế phát sinh chi phí và tránh phải sửa đổi trong quá trình sản xuất.

5. Lựa chọn đơn vị gia công uy tín:

Đơn vị gia công là yếu tố quyết định lớn đến chất lượng sản phẩm cuối cùng. Doanh nghiệp nên ưu tiên các đơn vị có nhiều kinh nghiệm, hệ thống máy móc hiện đại và quy trình kiểm soát chất lượng rõ ràng. Những doanh nghiệp có năng lực tốt thường có thể xử lý các chi tiết phức tạp và đáp ứng yêu cầu kỹ thuật khắt khe.

Ngoài năng lực sản xuất, hãy tham khảo các dự án đã thực hiện, đánh giá của khách hàng và chính sách hỗ trợ sau bán hàng. Một đơn vị uy tín sẽ tư vấn giải pháp phù hợp, báo giá minh bạch và cam kết tiến độ giao hàng. Điều này giúp giảm rủi ro và bảo đảm hiệu quả hợp tác lâu dài.

6.Thống nhất số lượng sản phẩm:

Số lượng đặt hàng ảnh hưởng trực tiếp đến kế hoạch sản xuất và đơn giá gia công. Với đơn hàng lớn, chi phí thiết lập máy và lập trình CNC được phân bổ cho nhiều sản phẩm nên giá thành thường thấp hơn. Ngược lại, đơn hàng số lượng ít thường có chi phí trên mỗi sản phẩm cao hơn.

Doanh nghiệp nên xác định số lượng sản xuất ngay từ đầu và trao đổi rõ với đơn vị gia công. Nếu có kế hoạch đặt hàng theo nhiều đợt, cũng nên thông báo trước để đơn vị chuẩn bị vật tư và sắp xếp năng lực sản xuất phù hợp. Điều này giúp tối ưu chi phí và bảo đảm tiến độ giao hàng.

7. Xác nhận yêu cầu xử lý bề mặt:

Nhiều sản phẩm cần xử lý bề mặt sau gia công để tăng độ bền và tính thẩm mỹ. Các phương pháp phổ biến gồm đánh bóng, mạ kẽm, mạ niken, anod hóa nhôm hoặc sơn tĩnh điện. Mỗi phương pháp đều có đặc điểm và chi phí khác nhau.

Doanh nghiệp cần ghi rõ yêu cầu xử lý bề mặt trong bản vẽ hoặc tài liệu kỹ thuật. Nếu có tiêu chuẩn về màu sắc, độ bóng hoặc khả năng chống ăn mòn, cũng nên thông báo trước khi sản xuất. Điều này giúp sản phẩm đáp ứng đúng yêu cầu sử dụng và hạn chế phải gia công lại.

8. Kiểm tra thời gian giao hàng:

Tiến độ giao hàng ảnh hưởng trực tiếp đến kế hoạch sản xuất. Điều này cũng tác động đến tiến độ lắp ráp của doanh nghiệp. Hai bên nên thống nhất thời gian hoàn thành trước khi ký hợp đồng. Đơn hàng lớn thường cần nhiều thời gian sản xuất hơn. Các sản phẩm có yêu cầu cao cũng cần thêm thời gian kiểm tra.

Nếu cần giao hàng gấp, doanh nghiệp nên trao đổi sớm với đơn vị gia công. Điều này giúp đánh giá chính xác khả năng đáp ứng. Thống nhất tiến độ từ đầu sẽ hạn chế chậm trễ. Đồng thời, doanh nghiệp cũng giảm phát sinh chi phí. Kế hoạch sản xuất sẽ được bảo đảm tốt hơn.

9.Thỏa thuận phương pháp kiểm tra và nghiệm thu:

Trước khi sản xuất, hai bên nên thống nhất tiêu chuẩn kiểm tra. Phương pháp nghiệm thu cũng cần được xác định rõ. Việc đo kiểm có thể dùng thước cặp hoặc panme. Máy đo CMM hoặc máy quét 3D cũng được sử dụng. Thiết bị đo cần phù hợp với yêu cầu kỹ thuật. Tiêu chí đánh giá nên được quy định ngay từ đầu. Điều này giúp hạn chế tranh chấp sau khi giao hàng.

Ngoài kích thước, doanh nghiệp nên kiểm tra chất lượng bề mặt. Vật liệu và các yêu cầu kỹ thuật cũng cần được đối chiếu. Một quy trình nghiệm thu rõ ràng giúp bảo đảm chất lượng sản phẩm. Đồng thời, quá trình hợp tác cũng trở nên minh bạch và hiệu quả hơn.

10.Thống nhất chính sách bảo hành:

Chính sách bảo hành là nội dung quan trọng khi gia công cơ khí theo bản vẽ. Tuy nhiên, nhiều doanh nghiệp thường bỏ qua vấn đề này. Doanh nghiệp nên tìm hiểu thời gian bảo hành trước khi ký hợp đồng. Phạm vi bảo hành cũng cần được quy định rõ. Các trường hợp sửa chữa hoặc thay thế nên được thống nhất ngay từ đầu. Điều này giúp bảo vệ quyền lợi của cả hai bên.

Ngoài chính sách bảo hành, doanh nghiệp nên trao đổi quy trình xử lý sản phẩm lỗi. Hai bên cần thống nhất trách nhiệm khi phát sinh sự cố. Mọi điều khoản nên được ghi rõ trong hợp đồng. Một chính sách minh bạch giúp quá trình hợp tác thuận lợi hơn. Khách hàng cũng yên tâm khi sử dụng sản phẩm.

Những sai lầm cần tránh khi đặt gia công cơ khí theo bản vẽ

Nhiều doanh nghiệp chỉ quan tâm đến giá thành mà bỏ qua chất lượng gia công. Điều này có thể làm tăng tỷ lệ sản phẩm lỗi và phát sinh chi phí sửa chữa.

Ngoài ra, bản vẽ thiếu thông tin hoặc không cập nhật cũng dễ gây nhầm lẫn trong sản xuất. Việc thay đổi yêu cầu sau khi gia công bắt đầu sẽ ảnh hưởng đến tiến độ và chi phí.

Doanh nghiệp nên trao đổi kỹ với đơn vị gia công trước khi sản xuất. Thống nhất đầy đủ các yêu cầu kỹ thuật sẽ giúp hạn chế rủi ro.

Xem thêm

Nguyên nhân gây sai số gia công là gì?

Gia công CNC 5 trục có những ưu điểm gì?

Gia công cơ khí theo bản vẽ giúp doanh nghiệp tạo ra sản phẩm đúng yêu cầu kỹ thuật và tối ưu quy trình sản xuất. Tuy nhiên, để đạt hiệu quả cao, cần chuẩn bị bản vẽ đầy đủ, lựa chọn đơn vị gia công uy tín và thống nhất rõ các yêu cầu ngay từ đầu. Điều này giúp nâng cao chất lượng sản phẩm và giảm phát sinh trong quá trình sản xuất.
